工具プロセスモニタリングシステム
GENIOR MODULAR
GENIOR MODULARは、独立型インテリジェント工具プロセスモニタリングシステムで、現在の生産工程の画像を自動的にリアルタイムで提供します。安全で信頼性のある金属切削工程は、経済的に効率の良い生産に欠かせません。
GENIOR MODULARの多基準モニタリング方式が機械加工工程に自動的に適応します。これは、システムがすべての関連する信号を記録して、特殊アルゴリズムに基づいて限界値を設定することを意味します。その後の切削サイクル時で、GENIOR MODULARは自動限界値を調整します。専門家は限界値を変更し、手動で固定できます。モジュール式システムであるため、マシンおよびネットワーク構造に容易に組み込むことができます。フィールドバスインターフェースを介して、CNC制御装置とデータがやり取りされます。
このモジュール式システムは、工作機械から出力される関連するすべての工程信号とデータを使用します。イベントが発生すると、リアルタイムで応答します。このシステムは、フィールドバスインターフェースやセンサー類を介して、測定データをデジタル方式で取り込みます。そして、多くの基準に基づいてデータを評価し、透明性の高い方法で工程を「見える化」します。トレンドやアラームのレポートを基に、ユーザー側で工程を最適化させることができ、より一層の効率性を生み出します。
それだけでなく、データ(ビッグデータ)を収集し、情報(スマートデータ)に変換します。スマートデータは、ローカルやネットワークデバイス上に保存可能で、分析、トレンド曲線、統計、レポートなど、さらなる評価を行うことができます。
オプションの適応制御によって、切削サイクル用に設定された送り速度が調整されるため、工具の有効力が可能な限り安定します。このように送り速度を最適化することで、サイクルタイムを短縮させます。
また、GENIOR MODULARは、ブラシ研磨工具の摩耗も検知できるため、送り軸の自動調整が可能です。
このシステムの優れたモジュール性は、モニタリングシステムを専用のシステムやマシンに適合させる際に求められる特長の1つです。追加の機能モジュールも簡単に統合できます。もちろん、衝突検知(GEMAMS)やFFT分析(GEMVM)も統合可能です。
工程を見える化するソフトウェアMultiViewは、並行してモニタリングするすべての工程の全体像を示します。さらには、各種サイクルの拡大はもちろん、逆追跡、フィルタリングも可能です。プラグイン(APP)により、CSVエクスポート、トレンド曲線、統計といった追加機能やカスタマイズ機能を利用できます。
「FINGERPRINT」(状態モニタリング)オプションを使用すれば、振動やトルクの変化も一目瞭然でわかるようになります。こうした変化がたとえわずかであっても、設定されている限界値に達するとアラームが作動し、予防保全が可能になります。
- モジュール式/拡張性:簡単なアプリケーションに対しても経済性に優れたソリューション
- 効率性:工程と並行して、最大16信号(リアルタイム測定)を最大10チャンネル(NC)に分配(一部オプション)して収集可能
- アラームリミットの自動調整:うんざりするようなマシンの調整や限界値の再調整がほぼ不要 - 手動による調整は特殊なアプリケーションなど必要に応じて可能
- 工具の寿命を最大限活用:性能データや振動状態に基づき、設定されている摩耗限界値を評価することで、工具を最適な状態で活用(オプション)
- 分析機能:工程信号が記録され、オンラインまたはオフラインでモニタリング可能
- ブラックボックス:イベントレコーダーが限界値違反をタイムスタンプ付きで記録
- データ処理:誤差評価、トレンド、CSV形式のデータ出力用のプラグイン(APP)を内蔵
- 迅速な意思決定を可能にする概要の提供:オンラインでの見える化ツールのMULTIVIEWにより、関連するすべての信号やそのばらつきを表示
- 調整:パスワードで保護されたエキスパートモードにより、多くの個別の調整が可能
- 最大16信号(リアルタイム測定)を最大10チャンネルに分配可能(オプション)
- アラームレベルを可能な限り自動で調整
- 設定した摩耗限界値を評価し工具を最適な状態で活用(オプション)
- モジュール構造を採用、測定システムをほぼすべてのタイプのマシンに適合可能でDINレールにも簡単取り付け
- 分析機能の追加が可能、IIoT(Industrial Internet of Things)に対応したデータ処理
- 別のシステムとネットワーキング
- MultiViewとPlugInテクノロジーが工程の最適化をサポート
- エキスパートモードで個別調整も可能
- オプション:工具の摩耗、適応制御AC、マシン状態モニタリング、「Fingerprint」、データインポート(C-THRU4.0用データインターフェース)
GEMCPUDP/F:Profibusの処理装置で、FOCAS(ファナック制御装置)に対応
GEMCPUPN:ProfiNETの処理装置
GEMCPU828:SIEMENS SINUMERIK 828制御装置用の評価装置
各種モジュール:
GEMIO01:並列配線用入出力モジュール

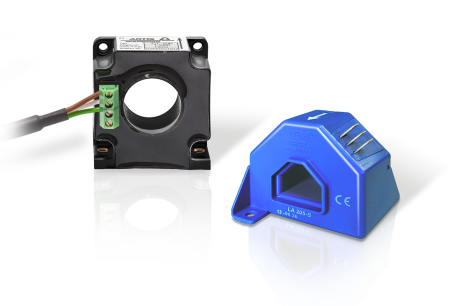

GEMTP:有効電力モジュール(ホールセンサー最大3台接続可能)
GEMFM01:各種ARTIS/マーポスフォースセンサー接続用フォースモジュール(モジュール1台につきセンサー1台)
GEMAM01:AEセンサー接続用音響放出モジュール(モジュール1台につきセンサー1台)
GEMVM:加速度センサーおよび温度センサーの接続用振動モジュール
GEMAMS:振動センサーの接続用モジュール:GEMAMSは、動的衝突からマシンを保護し、さらにプロセスモニタリング用に信号を送信
GEMCMS:振動センサーの接続用モジュール:GEMCMSは、準静的/動的衝突からマシンを保護し、さらにプロセスモニタリング用に信号を送信
GEMTF01:DDUトルクセンサーテクノロジー接続用トルクモジュール(モジュール1台につきセンサー1台)
Ethernet接続により、ARTISオペレーターパネルIPC7やIPC10などのPC、マシンやネットワーク内のWindows/Linux搭載PCで見える化が可能
