ギアNVH解析の最先端技術

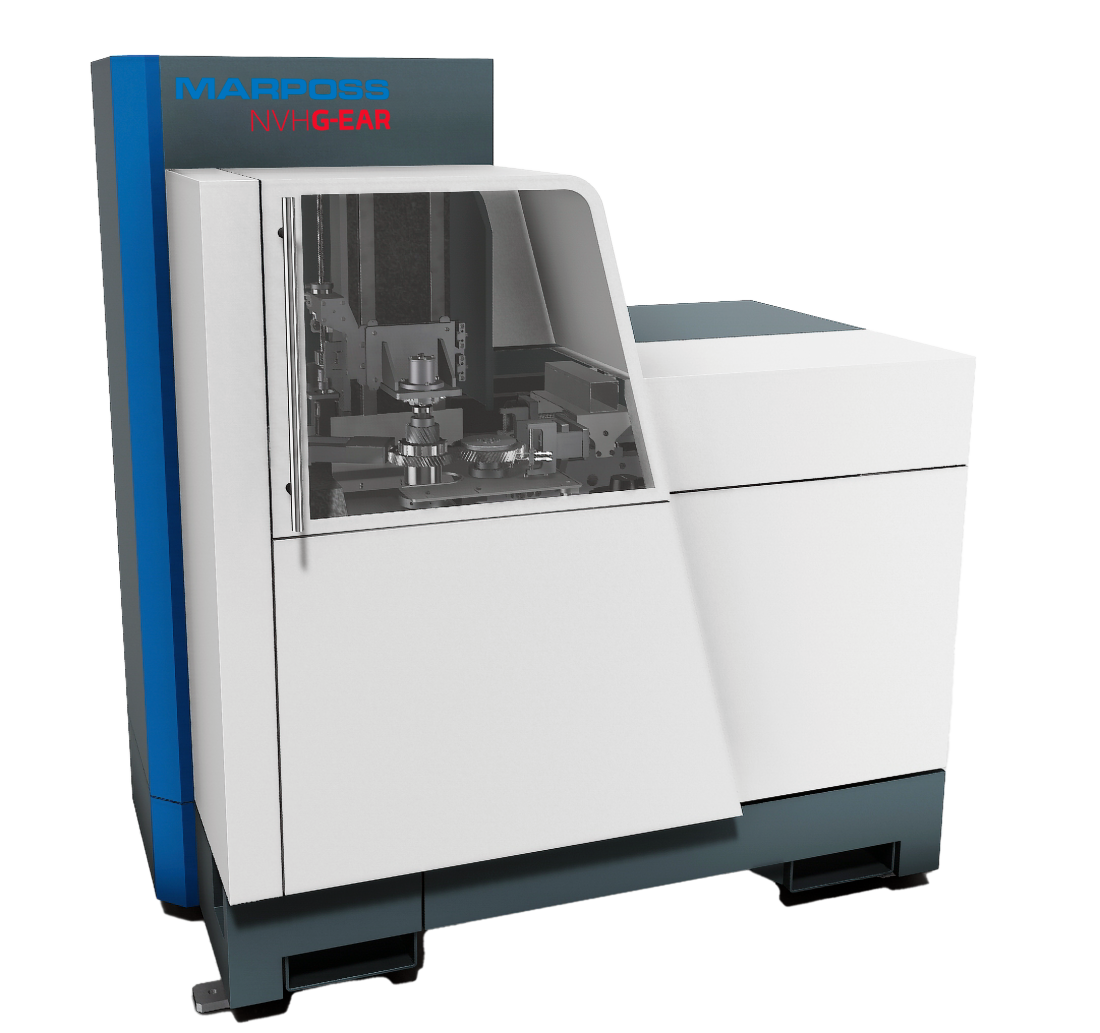

NVH G-EAR

マーポスNVH G-EARテスターは、今日のギアメーカーが社内で行う生産品質検査に必要な機能を備えています。この試験機は、強固で堅牢な構造を持ち、片歯面回転動作の原理に基づいて動作し、高速高トルクの条件下でギアをテストすることで、表面欠陥、機械加工の歪み、騒音挙動をギアボックスへのアセンブリー前に個々の部品で評価できます。

The leading-edge technology for gear NVH analysis
詳細

マーポスのNVH G-EARテスターは、1つのマスタ-ギアが検査対象部品に噛み合う片歯面試験の原理に基づいて動作し、ギアの不気味な音ノイズ現象の原因となる微細形状(打痕、振れなど)と(ギアの噛み合わせ、従動側の状態)の欠陥を検出することが可能です。

高トルク高回転速度を達成できる能力と、テスト中にそれらを自由に調整できること、最終的なe-Driveとほぼ同等の条件でギアをテストできることがこのアプリケーションの大きな利点の1つです。

外部干渉の影響を受けない堅牢な花崗岩のベースフレームを備え、高度な設定が可能なソフトウェアによりマーポスのNVHギアテスターは、この分野で最先端の製品として位置づけられ、エンドオブラインのテスト装置とデータを相関させることができます。

出力パラメーターは角加速度(rad/s2)で、瞬時に長期的に評価されます。

センサーの信号は、振動の周波数の振幅を示すFFTスペクトルを得るために演算されます。

通常、スペクトルはギアの噛み合わせ周波数に関連した周波数範囲を示します。それに関連するサイドハンド(側波帯)があり、通常その振幅は伝達負荷に関連します。予期しない大きな振幅はリップル現象に関連します。

利点

厳しいテスト条件

この試験機は、非常に厳しいテスト条件でギアを測定する能力を備えています。実際に、このシステムでは動作条件を0~3000 rpm(回転速度)および0~40 Nm(トルク)の範囲で設定できます。

広い動作範囲

システムは、最大部品長350 mmおよび最大径250 mmのギアとシャフトを測定する機能を備えており、システムを導入されるお客様は1台の機器で通常のギア生産レンジに対応できます。

製造工程のニーズへの適合性

部品の手動および自動(インライン)搬入の両方で製品を保護するように設計されています。

サイクルタイムの短縮

サイクルタイムが20~30秒と非常に早いため、インラインでの全数検査に最適です。

外部振動への耐性

花崗岩のベースフレームにより、試験機を周囲環境などの外部的な外乱影響から遮断できます。

高精度

ノイズデータは、エンドオブラインのテスト装置および分析ラボの検査と一致します。

スペック

パラメーター

消費電力

10 kW

電源

50 Hz - 400 V(3+N)

最大電力

50 kVA

定格電力

32 kVA

定格電流

50 A

制御電圧

24 V (=)

装置寸法

3600 mm(L) x 2500 mm(W) x 2800 mm(H)

搬入高さ

1127 mm

測定センサー

トーションメーター:1

インクリメンタルエンコーダー:2

トーショナルアクセレロメーター(TAC):1

駆動トルク

0~40 Nm

部品回転速度

0~3000 rpm

部品径範囲

40~250 mm

部品長さ:範囲

40~350 mm

最大ギア幅

70 mm

中心距離の調整範囲

100~200 mm

マスターギアスピンドル – 水平位置調整範囲

80 mm

部品搬入方式

手動/自動
