TEST ELETTRICO DI CELLE BATTERIA PRISMATICHE
Marposs fornisce una gamma completa di soluzioni dedicate al controllo qualità di celle batteria. Grazie alle competenze trasversali messe a disposizione dalle diverse aziende del Gruppo, le celle possono essere testate per controllarne caratteristiche dimensionali, valutarne condizioni di sicurezza ed isolamento elettrico, e misurarne i principali parametri elettrici che ne determinano le prestazioni funzionali.
Diverse soluzioni applicative possono essere proposte, in funzione del tipo di cella (prismatica, cilindrica o pouch) e delle specifiche condizioni di integrazione con la linea di produzione.
Queste macchine possono essere impiegate non solo per il test di fine linea (EoL test) nella produzione di celle batteria, ma anche per il collaudo d’ingresso (BoL test) con eventuale selezione in classi nelle linee di assemblaggio moduli. Un’opportuna strategia di classificazione ed accoppiamento delle celle all’interno del modulo/pacco, basata su diversi parametri di misura, può infatti garantire un miglior bilanciamento delle celle ed aumentare la qualità del prodotto finito.

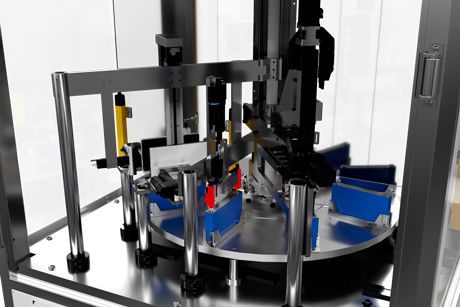

Esempio di macchina di test per celle prismatiche:
Una soluzione estremamente compatta, predisposta per essere utilizzata sia come stazione di test stand-alone che in applicazione automatica caricata da robot. Questa configurazione risulta particolarmente adatta per impiego in linee pilota oppure in linee di produzione per volumi medio-bassi. Soluzioni diverse vengono proposte per la produzione di massa.
Le celle vengono caricate a mano, o tramite sistema automatico, su una tavola rotante, garantendo la massima sicurezza dell’operatore.
Il numero e forma degli alloggiamenti delle celle viene determinato in funzione del tipo di cella e delle specifiche condizioni di test richieste.
Il numero degli alloggiamenti (fino a 18) garantisce un elevato margine di autonomia della macchina, relativamente all’interazione con l’operatore.
.

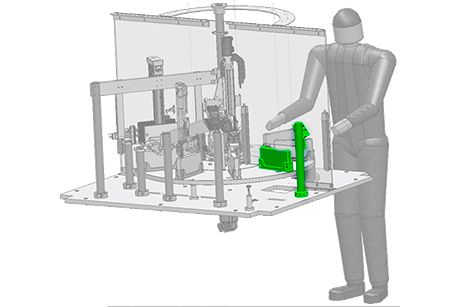

Dopo l’identificazione della cella tramite lettore di codice a barre/matrice, vengono effettuate alcune verifiche dimensionali.

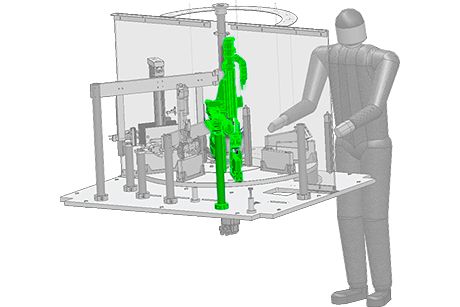

Una pinza dedicata, azionata da un manipolatore a due assi servocomandato, acquisisce lo spessore della cella in diversi punti di contatto lungo il corpo della cella stessa. Numero e posizione dei punti di misura possono essere programmati liberamente secondo le esigenze del cliente.

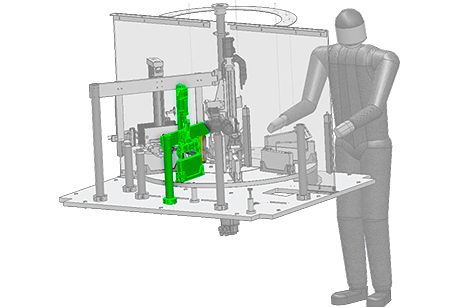

The stazione principale è dedicata al test elettrico funzionale, dove un dispositivo pogo-pin è incaricato di chiudere i circuiti fra anodo e catodo con una forza controllata.
Possono essere eseguite diverse tipologie di test, in base alle specifiche del cliente:
- Tensione a Circuito Aperto (OCV);
- Resistenza interna in corrente alternata (ACIR-1kHz);
- Resistenza interna in corrente continua (DCIR);
- Spettroscopia di impedenza elettrochimica (EIS).

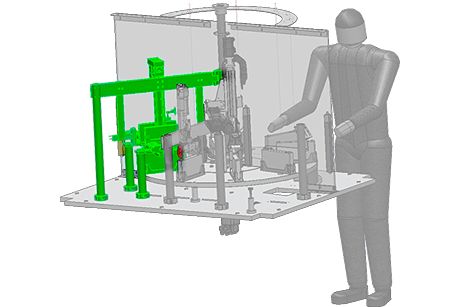

L'ultima stazione di collaudo è dedicata alla verifica del perfetto isolamento dell'involucro esterno (test HV o High Voltage Insulation).
Una schiuma conduttiva è adottata come elemento di contatto diffuso del sistema, per garantire l'esame completo dei lati dell'intera superficie esterna.
- elevato grado di adattabilità ai diversi tipi di celle prismatiche
- soluzione predisposta per il carico dei pezzi in manuale o in automatico
- ampia gamma di test elettrici disponibili
- selettività del test attivo
- registrazione dei dati per la conformità all'industria 4.0
- possibili applicazioni per la classificazione e l'assemblaggio selettivo di celle nel modulo
- soluzione compatta
- massima accessibilità per una facile manutenzione
- Caricamento manuale dei pezzi
- Caricamento automatico dei pezzi
- Definito secondo le specifiche del cliente
|
Stazione manuale |
|
|||||||||||
|
Stazione automatica |
Definita secondo le specifiche del cliente |
|
||||||||||
