심(Shim)의 결정 및 검증

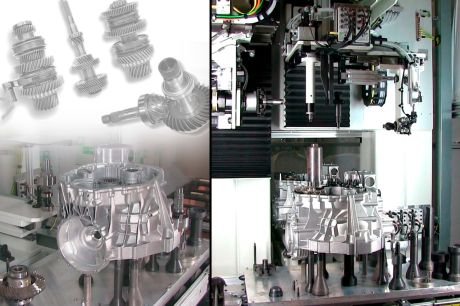

애플리케이션은 일반적으로 심을 측정하기 위한 측정 스테이션 2개와 변속기에 장착된 심이 올바른지 확인하기 위한 최종 스테이션 1개로 구성됩니다.

1번째 측정 스테이션(수동 또는 자동)은 정적 측정을 사용하여 베어링 캡 중심에서 심이 위치할 면까지의 거리를 기어박스 커버에서 결정합니다. 대신 2번째 측정 스테이션은 예압(Preload)가 있는 동적 사이클을 통해 하우징의 대칭 거리를 결정하는 것입니다.

두 거리 측정 간의 차이는 어셈블리의 심을 선택하는 데 사용됩니다. 심은 일반적으로 저장되고 서로 다른 등급으로 나뉘며 자동 시스템은 장착 할 올바른 심을 선택하도록 작업자를 가이드 합니다.

심이 장착되고 변속 장치가 볼트로 고정되면 최종 검증 기기를 사용하여 작동 토크를 확인합니다.

이 검증 프로세스를 완전히 자동화할 수 있는 마르포스 시스템의 용량(라인의 사이클 타임 측면에서 상당한 단축)과 실제 생산 공정에 맞추어진 적합성은 고객에게 부인할 수 없는 이점을 제공합니다.
