溶剤ディスペンサー

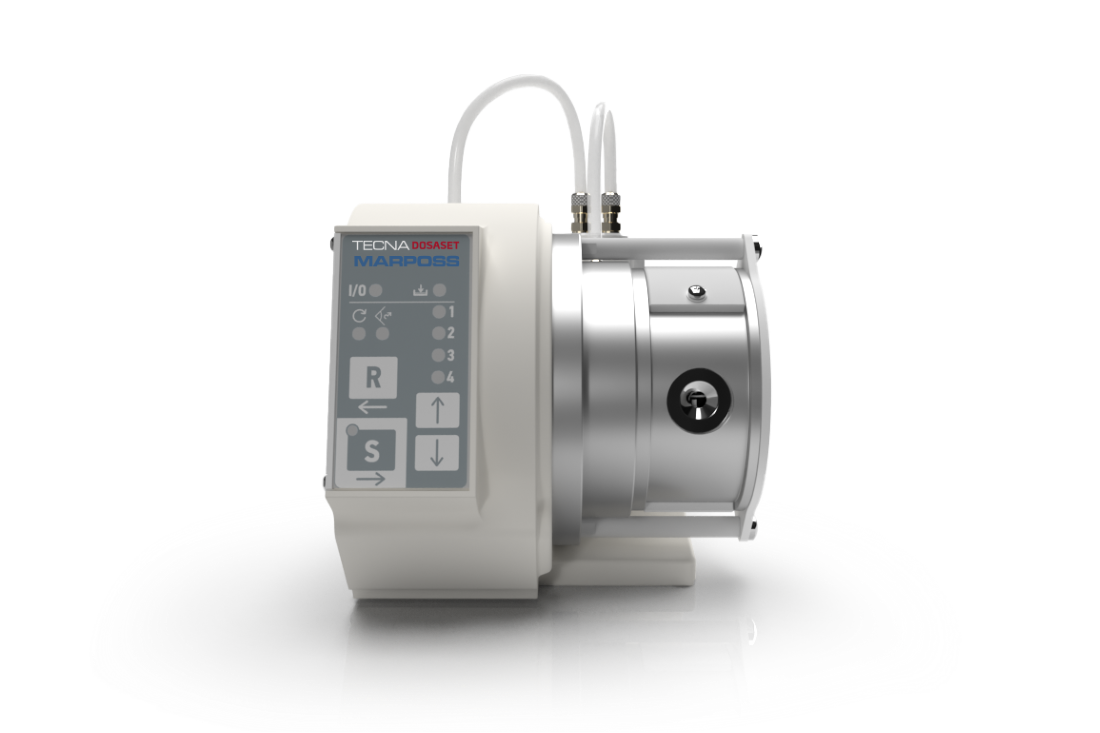

DOSASET

Dosasetは、シクロヘキサノンまたは同様の溶剤のディスペンサーであり、プラスチック製のコンポーネント、消耗品、管、および継手の手動/自動ボンディングに使用します。



Solvent Dispenser Dosaset
詳細

Dosasetは、シクロヘキサノンまたは同様の溶剤のディスペンサーであり、プラスチック製のコンポーネント、消耗品、管、および継手の手動ボンディングに使用します。
回転/振動システムを利用する新しい手法(特許取得済み)を採用しています。
多孔性エレメントまたはキャピラリー孔または液体ポンプは使用しません。アダプターを溶剤に直接漬けることによって、閉塞または詰まりを防いでいます。



性能



この装置は、機敏な動作、PLCまたはPCからでも容易にプログラム可能なインターフェース、および溶剤の無駄と詰まりが発生する問題を防ぐ効率的な構造を備えており、組立工程に不可欠と言える製品です。
さらに、回転/振動システムに基づく新しい手法を使用することで、溶剤を適切に拡げて、液面を常に制御できます。

アダプターは、独立気泡ポリエチレン発泡体で内面塗装され、ボンディングする特定のワークの径に合わせて特殊な形状に切削されたステンレス鋼です。
1つの装置に最大4個のアダプターを取り付けることができます。簡単に着脱および交換できるこの製品は、このシリーズの最上位製品の1つです。



接続性



この装置は、ホイールを回転させる光電セルおよび装置を遠隔制御できるPLCインターフェースを備えています。装置のキーボードを使用して動作シーケンスをプログラムし、時間の無駄を省くことができます。データ伝送用のUSB/RS485通信インターフェースは、生産レート、ユニットカウンター、シーケンス、アラームのボンディング情報のPC/IPCでの表示および保存に使用できます。

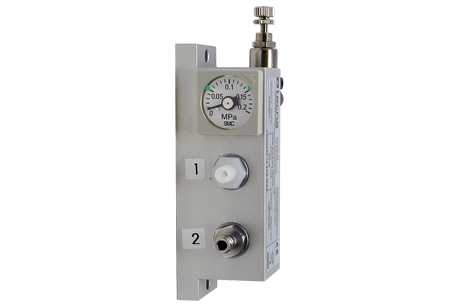

パイプブロー用ASTオプション

このデバイスは、内径が3 mm未満のチューブへの使用に特に適しており、空気がチューブ内に流れることで溶剤が流入することなく、Dosaset溶剤塗布アダプター部に導入できるため、溶剤の詰まりを防止できます。
空気出口の流れは、AST本体内の固定部と、後部に配置されたレデューサーを用いた入口圧力調整によって設定されます。出口空気調整圧力は、デバイスの前部に配置された圧力計によって表示されます。

AST_pipe_blowing

利点
  • 迅速にいつでも新しいボンディングが可能
  • 清浄なアプリケーション:ホイールが回転するたびにスポンジを溶剤に浸して洗うことで、常に清浄でいつでも使用可能な状態に維持
  • 管先端の振動:溶剤の分配を促し、管径の公差を補正
  • 溶剤の調整が不要:分配カートリッジの形状特性に依存
  • 詰まりのリスクがない:溶剤が蒸発するとプラスチック残渣の沈着によってどの部分でも詰まりが発生する
スペック

仕様

供給電源

DC 12 V、1 A、ジャック径 2.1 mm

オプション:DC 24 V、M8コネクター

ホイール回転

光電セルまたはPC/PLCコマンドによる電子作動

キーボード

4つのキー:[R] リセット、[S] シーケンス、戻る、進む

インジケーター

緑LED:電源オン、赤LED:液面アラーム/ホイールアラーム、黄LED:シーケンス/光電セル/ホイール位置

音響アラーム

溶剤レベルの超音波センサー

プログラム可能なパラメーター

同一組立ワーク上のさまざまな径の管を接着する繰り返しシーケンス

寸法(H×W×D)

140 x 235 x 145 mm

重量

4.00 kg

VIDEO

DOSASET

Dosaset is a dispenser for cyclohexanone or similar solvents, used for manual and automatic bonding of plastic components, disposables, tubes and joints.


ダウンロード

BROCHURES AND MANUALS

データーシート
英語 DOSASET: (805.76kB)
日本語 DOSASET: (306.73kB)
