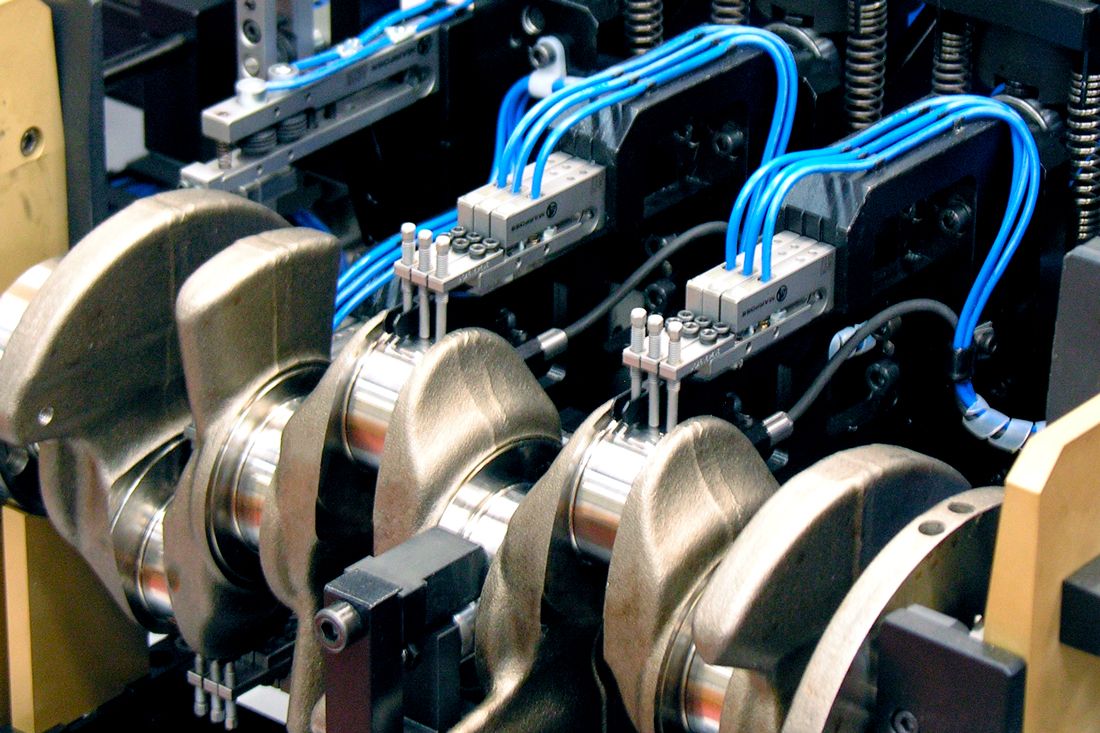

Misurazione elettronica a contatto: si tratta di un sistema che converte lo spostamento di un tastatore fisico da una parte misurata in un segnale elettrico in uscita.
Vantaggi dei misuratori elettronici a contatto rispetto ad altre tecnologie di misurazione alternative:
- La misurazione elettronica a contatto consente ampi intervalli di misurazione, mantenendo un'eccellente linearità e stabilità termica lungo l’intero intervallo.
- È idonea per la misurazione di parti prelevate dalla linea di produzione e ancora umide.
- Presenta tempi di risposta molto rapidi alle variazioni delle caratteristiche.
- Offre una corrispondenza diretta con le tecnologie a contatto utilizzate nei laboratori o nei reparti di ispezione di destinazione (di norma CMM, indicatori di rotondità).
- Si tratta di una tecnologia economicamente conveniente rispetto ad altre tecnologie di misurazione.
- I misuratori elettronici a contatto sono solidi, resistenti e altamente affidabili, idonei per l’uso in officina o in prossimità delle macchine utensili.
- Possibilità di formati compatti e design miniaturizzato.
Il sistema è composto da una parte meccanica che integra un circuito elettronico (trasduttore) in grado di produrre la variazione di un segnale elettrico in funzione del movimento del tastatore. L’uscita elettrica è disponibile per l'elaborazione da parte di un’unità elettronica, che la digitalizza e la elabora, fornendo un valore di misurazione in formato numerico e come grafico. I valori possono essere trasmessi come uscita digitale, mediante trasmissione elettronica cablata o wireless. L’uscita può inoltre essere analizzata statisticamente dall’unità elettronica. Il valore prodotto può essere utilizzato per compensare gli utensili macchina e mantenere la produzione sotto controllo in modo ottimale. Può essere inviato a qualunque altra rete di acquisizione dati. Marposs progetta le proprie apparecchiature e i componenti meccanici utilizzando metodi speciali per eliminare i grippaggi nonché l'attrito legato alla cinematica, per realizzare dispositivi di lunga durata e privi di gioco. Tale design rallenta o persino previene gli effetti dell’usura, che possono ridurre la qualità della misurazione.

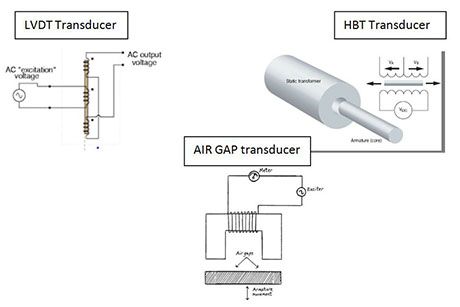

Le apparecchiature Marposs per la misurazione a contatto sfruttano tre principi di trasduzione principali:
- Trasformatore differenziale variabile lineare (LVDT - Linear Variable Differential Transformer): ): una una disposizione particolare di una bobina eccitata principale e due bobine secondarie viene correttamente accoppiata a un nucleo magnetico per emettere un segnale elettrico in uscita. L'uscita varia a seconda della posizione del nucleo rispetto alle bobine principali e secondarie. Si tratta di una disposizione particolare di una bobina principale eccitata e due bobine secondarie.
- HBT (Half Bridge Transducer) o DVRT (Differential Variable Reluctance Transformer): Lo spostamento di un nucleo magnetico provoca uno squilibrio tra due impedenze induttive. La tecnologia di trasduzione presenta una configurazione più semplice del cablaggio, con una leggera variazione nelle prestazioni, in termini di stabilità, in funzione delle dimensioni dei trasduttori e dell’intervallo coperto.
- Air Gap (traferro): un sistema di tipo induttivo trasforma lo spostamento meccanico di un elemento ferromagnetico mobile rispetto a una bobina fissa in una variazione di induttanza. I recenti sviluppi hanno reso molto interessante la tecnologia Air Gap, migliorando la linearità e la stabilità delle prestazioni dei trasduttori Air Gap. Grazie alla tecnologia evoluta, il sistema Air Gap si è dimostrato molto vantaggioso per applicazioni compatte, in cui l’ingombro può essere un problema per i trasduttori LVDT e HBT.
