Mesureur Optique Pour Épingle

La demande croissante en moteurs électriques compacts et à hautes performances pour le secteur de l’automobile pose le problème des moteurs à haute énergie spécifique et de dimensions totales réduites. La solution a été apportée par plusieurs constructeurs automobiles, utilisant des enroulements de stator composés d’épingles (hairpins).

Le principal challenge est de réaliser des épingles simples qui puissent combler le mieux possible les rainures du stator. Il est donc nécessaire de contrôler avec précision les dimensions de ces composants légers et déformables. Avec un système sans contact, la mesure actuelle du composant peut être réalisée sans aucune déformation due aux systèmes de mesure par sonde à contact ou gabarits de référence.

Optical Gauge For Hairpin
DESCRIPTION

Quelle que soit la technologie adoptée pour la production d’épingles, avec matrices de pliage ou machine à commande numérique, ces procédés sont en général caractérisés par des tendances lentes, bien adaptés au contrôle par mesure d’échantillons hors ligne.

Par ailleurs, s’agissant de composants facilement déformables, il est impératif d’adopter des technologies de mesure précises, mais sans contact, qui permettent une mesure exacte de dimensions, géométrie et forme d’épingles dans les conditions dans lesquelles elles seront lors des phases d’assemblage suivantes.

La solution proposée est un système de mesure optique, qui réalise la vérification dimensionnelle des principales caractéristiques géométriques de l’épingle. À l’aide de trois caméras à haute résolution, les sections principales du composant sont mesurées dans l’objectif de garder sous contrôle les longueurs, largeurs et courbures afin d’éviter tout problème lors de l'assemblage au stator.

Grâce à la procédure d’étalonnage précise des caméras, le système a la capacité de mesurer avec une extrême précision et en quelques secondes les principales caractéristiques géométriques et dimensionnelles des épingles.

  • Longueur des montants de l’épingle
  • Longueurs des sections dénudées
  • Largeur de l’épingle (distance entre montants) sur différentes sections
  • Angles de courbure
  • Angle de torsion
  • Dimensions du sommet
  • Skip bending
  • Évaluation de profil

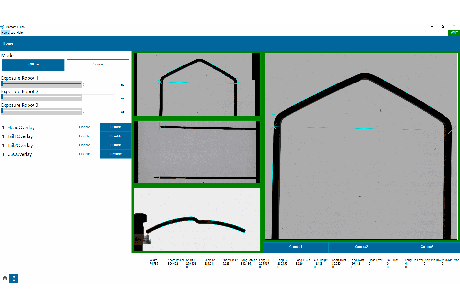

optical-gauge

Le système garantit une extrême souplesse de mesure des différents types d’épingles à assembler sur le stator, sans nécessiter de ré-outillage mécanique mais en sélectionnant simplement le plan de contrôle dédié.

AVANTAGES
  • Technologie de mesure sans contact
  • Rapide (temps de cycle < 5 s)
  • Souple pour différents types de pièce
  • Ne nécessite pratiquement aucun entretien
VERSIONS
CARACTÉRISTIQUES TECHNIQUES
  • Caméra monochrome 3 x 20 Mpxl
  • Lentille télécentrique à fort contraste et basse distorsion
  • Éclairage : lumière verte pour un contraste optimal avec la couleur rouge des épingles, quel que soit le revêtement (PA, PAI, PEEK)
  • Champ de vision 430 x 130 x 35 (zone cachée de 90 mm comprise)
