공정의 발란싱 및 음향 측정 시스템

DS5000

DS5000 시리즈는 불균형을 보정하고 음향 방출 센서를 이용한 공정 검사를 위한 시스템으로서, 주로 고정밀 연삭기에 사용하도록 개발되었습니다.

공정의 발란싱 및 음향 측정 시스템
설명

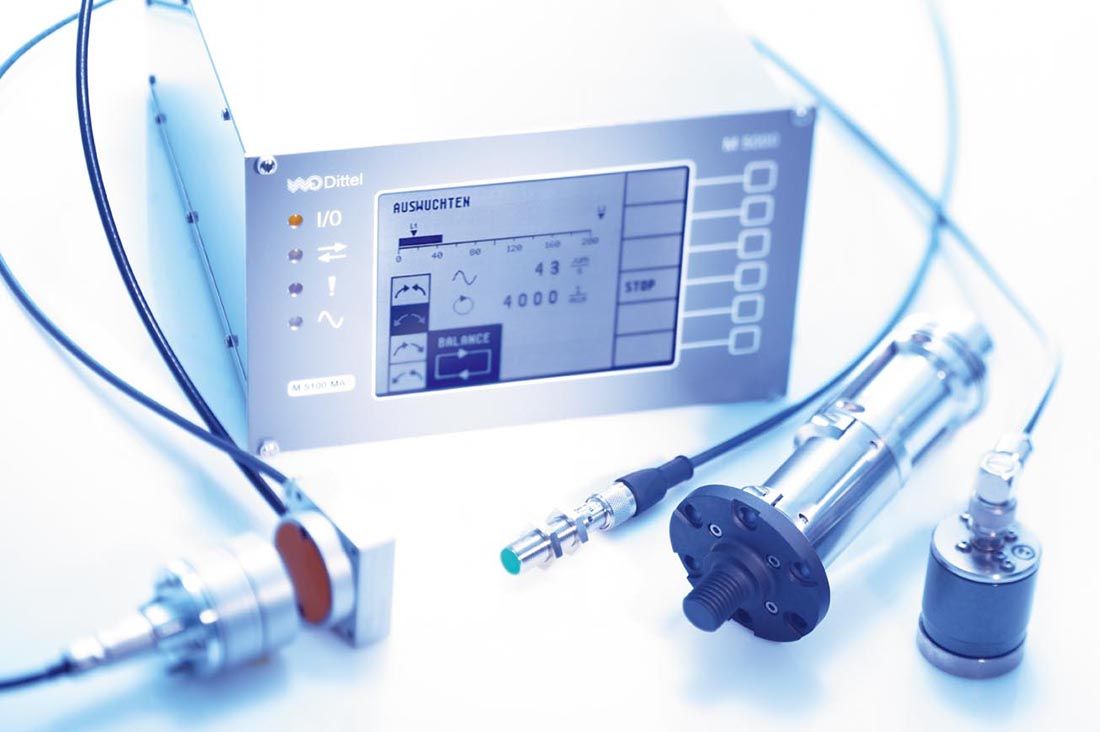

DS5000 시리즈는 벗어난 발란싱의 감지, 조정 및 보정을 통한 기계적 발란싱음향 방출을 모니터링하기 위한 솔루션을 제공합니다. 이러한 두 가지 기능은 사용하는 전자 장치 버전에 따라 별도로 또는 함께 사용할 수 있습니다.

  • AE4100: 음향 방출 제어를 위한 단일 기능 앰프
  • M5100M: 연삭 휠 발란싱을 위한 단일 기능 앰프
  • M5100MA: 연삭 휠 발란싱과 음향 방출 검사를 위한 다기능 앰프

DS5000은 정적 인터페이스(I/O)로 전자 장치와 자동화 시스템 간의 통신을 수행하는 자율 시스템입니다. 이 장치는 LCD 모니터에 표시되는 메뉴를 통해 제어됩니다.

이 라인의 장치들은 작고 튼튼하며 사용하기 쉽습니다. 이들 장치들은 기계 캐비닛 외부에 있는 CNC 작업자 판넬 옆에 설치하도록 설계되었습니다.

장점
  • 생산 공정 품질 향상
  • 드레싱 단계에서 사이클 시간 단축
  • 효율적인 에어 검사
  • 개별 기계 부품(스핀들, 연삭 휠 등)의 수명 증가
  • 연삭 휠과 공작 기계의 충돌에 대한 보호 강화
  • 이상적인 업그레이드
  • 올인원 솔루션
기술 사양
  • 작업자 판넬: 5.7" 단색 LCD
  • 전원 공급: 110-220 AC
  • 정적 인터페이스: I/O
  • 음향 방출의 주파수 스펙트럼
버전

DS5000 시스템에는 아래 기능이 포함됩니다.

AE4100
AE4100 공정 확인 시스템은 연삭 공정을 현장에서 확인하고 모니터링하는 데 이상적입니다.

음향 방출 컨트롤 시스템을 통해 사용자는 연삭 및 드레싱 공정을 최적화하고, 에어 갭을 줄이고, 연삭 휠과 가공되고 있는 소재 간의 충돌을 모니터링할 수 있습니다.

AE4100 시스템은 백라이트 및 단색 LCD 모니터에 표시되는 메뉴(5개 언어)에서 제어할 수 있습니다. 이 전자 장치는 매우 민감한 음향 방출 센서에서 제공하는 데이터를 분석합니다. 센서는 최대 31개의 사이클과 상대 파라메타를 저장할 수 있습니다.

M5100M
M5100는 전기 기계식 밸런서는 발란싱 프로세스를 최적화할 수 있도록 전기 기계식 발란싱에 필요한 모니터링과 전자 제어를 결합한 제품입니다. 이 시스템은 개의 스핀들에 대한 발란싱을 관리할 수 있습니다.

이 장치는 백라이트 및 단색 LCD 모니터에 표시되는 메뉴에서 제어할 수 있습니다.

M5100MA
M5100MA는 전기 기계식 발란싱에 필요한 모니터링과 전자 제어를 결합한 제품입니다. 매우 민감한 음향 방출 센서의 데이터를 분석하고 발란싱 및 드레싱 공정을 최적화합니다. 이 시스템은 두 개의 스핀들에 대한 발란싱을 관리할 수 있습니다.

이 장치는 백라이트 및 단색 LCD 모니터에 표시되는 메뉴에서 제어할 수 있습니다.

다운로드

BROCHURES AND MANUALS

설치와 사용자 메뉴얼
영어 AE4100-1: (2.06MB)
AE4100-2: (2.22MB)
M5000B: (1.67MB)
M5100MA_1WB-4AE: (4.08MB)
M5100MA_2WB-4AE(2): (4.73MB)
M5100MA_BB: (4.96MB)
M5100PT: (7.74MB)
AE4100-1E: (9.84MB)
AE4100-1P: (12.68MB)
이탈리아어 AE4100-1: (2.03MB)
AE4100-2: (2.13MB)
M5100MA_1WB-4AE: (3.68MB)
M5100MA_2WB-4AE: (19.79MB)
M5100PT: (7.61MB)
독일어 M5000B: (1.33MB)
M5100ME: (16.66MB)
M5100PT: (12.01MB)
M5100MA_2WB-4AE: (12.59MB)
M5100MA_2WB-4AE(2): (4.82MB)
M5100MA_1WB-4AE-2RS232: (12.43MB)
M5100MA_BB: (5.48MB)
AE4100-1E: (13.79MB)
M5100M: (7.38MB)
AE4100-1P: (5.82MB)
M5100MA_1WB-4AE: (4.66MB)
AE4100-1: (2.10MB)
AE4100-2: (2.27MB)
프랑스어 AE4100-1: (2.15MB)
M5100M: (8.60MB)
M5100ME: (15.75MB)
스페인어 AE4100-1: (2.18MB)
M5000B: (3.73MB)
M5100MA_1WB-4AE: (15.58MB)
체코어 AE4100-1: (2.23MB)
M5100MA_1WB-4AE: (4.28MB)
폴란드어 M5100MA_1WB-4AE: (4.19MB)
M5100MA_2WB-4AE: (4.21MB)
중국어 M5100MA_2WB-4AE: (4.54MB)
AE4100-1: (2.69MB)
M5100MA_1WB-4AE: (3.93MB)
Dutch M5100MA_1WB-4AE: (14.59MB)
Romanian AE4100-1: (2.27MB)
M5100MA_BB: (4.86MB)
