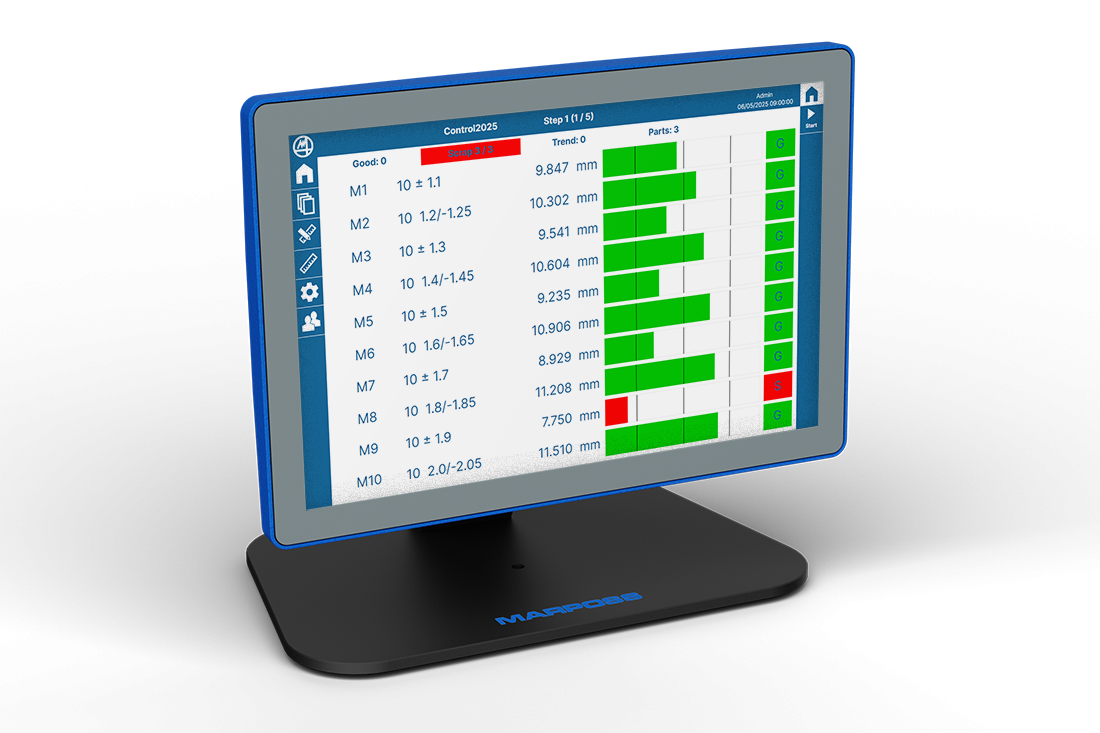

Merlin Core(マーリンコア)は、今日の工業分野における課題に対応するスマートでパワフルなオールインワン計測デバイスです。
アナログ版とデジタル版の両方をご用意しており、シンプルなセットアップで優れた計測とコストパフォーマンスを実現するとともに、拡張可能なセンサーネットワークと高性能コンピューティング機能により、高度なアプリケーションにも容易にサポートします。
以下の2つのソフトウェアバージョンをご用意しています。
- スタンダード:優れた操作性と最大限の効率性を実現するための必須機能をすべて搭載
- アドバンス:より複雑な実装にも対応
これら2つのソフトウェアバージョンと2つのハードウェアバージョンを組み合わせることで、あらゆるお客様のニーズに応えます。
マーポスの新しいヒューマンインターフェースにより、日常的な操作はすべてよりシンプルで直感的に行えることにより、使用時間とトレーニングにかかる時間を大幅に節約できます。
- アナログ版Merlin Coreは、センサー用のインターフェースボックスやドライバのインストールが不要
- ウイルス対策の強化
- デジタル版Merlin Coreは、マーポスのSMARTNetネットワークシステムに対応
- 強力な暗号化機能を備え、簡単に取り外し可能なSDカードでデータ保護が可能
- アナログ、デジタルともに、Ethernet/IP、Profinet、EtherCATフィールドバスプロトコルをサポート
収納ケース |
アルミニウム |
保護等級 |
IP54 (前面パネル) |
タッチスクリーン |
静電容量式 |
LCDディスプレイ |
10.1インチ ー アスペクト比 16:10 |
CPU |
ARM 1600 MHz |
Ethernet LAN ポート |
2 x 1Gbps |
フィールドバスインターフェース |
2 x Ethernet タイプ |
USB ポート |
4 x USB 2.0 タイプA |
シリアルポート |
1 x RS232 + 1 x RS422/RS485 |
ストレージ |
4GB micro-SDカード |
スタンド |
傾斜タイプ |
供給電源 |
DC24V -15%/+20% |
相対湿度 |
5 ~ 80 % (結露なきこと) |
使用温度 |
5 ~ 45 °C |
寸法(LxHxD) |
258mm x 172mm x 45mm (10.15 x 6.77 x 1.77インチ) |
アナログ版:
アナログ版Merlin Coreは、ベンチトップ向けアプリケーションに最適です。
背面には、互換性のあるマーポス機器を接続可能な6つのLumbergコネクタがあり、Phoenix端子台に最大8つ設定可能な入出力を備えています。
デジタル版:
デジタル版Merlin Coreは、新しいマーポスネットワークシステムに完全に対応しています。

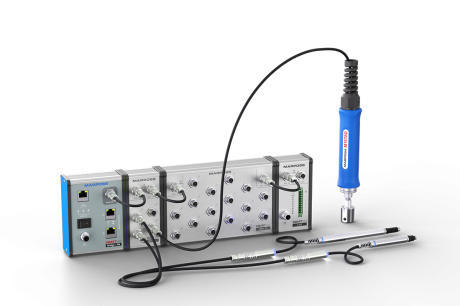

内蔵のSMARTNet Bridgeは、あらゆるSMARTNetコンポーネントに接続でき、アプリケーションに必要なすべてのリソースにすぐアクセスできます。
