マルチポイントコントローラーによる非接触式測定

LIGHTMASTER

LightMasterは、クロマティックコンフォーカルセンサーヘッド用のモジュール式マルチチャンネルコントローラーです。

LightMasterには、4チャンネルごとに12のLightslotモジュールがあり、合計48の同時測定が可能です。

LightMasterは19インチ3Uラック型で、PCやPLCと互換性がある汎用Ethernet GiGEインターフェースを備えています。

このコントローラーは、すべてのSTILセンサーヘッド（CL-MG、OP、ENDO、EVERESTなど）との接続が可能で、それぞれの測定範囲に適合した性能を発揮します。

Multipoint controller Lightmaster

詳細
利点
スペック
アプリケーション
バージョン
ビデオ
ダウンロード
お問い合わせ

詳細

LightMasterマルチポイントコントローラーは、12のLightslotモジュールにより最大48の同時チャンネルに対応します。入出力はEthernetです。トリガー入力が含まれています。

LightslotはLightMasterコントローラー用に4つのインターフェースチャンネルから構成されます。

2020年から最高品質の標準に基づいて作成されているLightMasterコントローラーは、堅牢、フレキシブルで、産業環境での利用に最適な製品として、最高の費用性能比をもたらします。

この製品は2000 Hzの最大測定周波数を備え、さまざまなアプリケーションや、透明、不透明、光沢、拡散など、あらゆるタイプの表面反射率に対応するソリューションとして真価を発揮します。

利点

クロマティックコンフォーカル技術は、白色光を反射できるあらゆる材料（例：金属、ガラス、プラスチック、塗膜、液体）の測定が可能
対象に触れずに測定する必要があるすべての場合に、非接触式測定が最適
入出力：Ethernet
汎用性：CL-MG/OP/ENDO/EVERESTシリーズなどの交換式STIL光学ヘッド
同時に最大48の同期測定
SDKおよびプロトコルコマンドを使用することで、どのシステムにも簡単に統合が可能
エンコーダーと同期した測定により動的収集が可能
あらゆる環境で稼働

スペック

コントローラー	LIGHTMASTER-S	LIGHTMASTER-F
注文コード	O8ST08M0001	O8ST08M0002
コントローラー	LightMaster	LightMaster
テクノロジー	クロマティックコンフォーカル	クロマティックコンフォーカル
光源	白色LED	白色LED
チャンネル数	12～48（同時）	12～48（同時）
測定周波数	200 Hz～750 Hz	最大2000 Hz
校正表メモリ	公称測定範囲最大48種類の光学センサーヘッド	ハーフ公称測定範囲最大48種類の光学センサーヘッド
距離測定	第1/第2/第3/第4/最終/最強ピーク	第1/第2/第3/第4/最終/最強ピーク
厚さ測定	5ピーク中の2ピーク	5ピーク中の2ピーク
拡張機能	露光時間/エンコーダートリガー…	露光時間/エンコーダートリガー…
デジタル出力	Ethernet（GigE）	Ethernet（GigE）
同期	トリガー入出力	トリガー入出力
その他の入出力	エンコーダー入力（1）	エンコーダー入力（1）
光ファイバー接続	E2000/APC	E2000/APC
使用温度	5 °C～50 °C	5 °C～50 °C
保管温度	-20 °C～70 °C	-20 °C～70 °C
相対湿度	湿度範囲5 %～80 %（結露なきこと）	湿度範囲5 %～80 %（結露なきこと）
保護等級	IP 20	IP 20
準拠標準	EN 61010-1、EN 61326-1	EN 61010-1、EN 61326-1
電源	AC 100～240 V	AC 100～240 V
最大/標準消費電力	120 W/70 W	120 W/70 W
寸法	449 mm x 184 mm x 502 mm	449 mm x 184 mm x 502 mm

アプリケーション

LightMasterのクロマティックコンフォーカル技術は、多くの分野の多様なアプリケーションに適しています。

自動車用ガラス
ガラス容器包装産業
電気自動車産業（バッテリー）
ロールツーロール膜、透明膜、不透明膜（EVバッテリーカバー、フレキシブルエレクトロニクスなど）の測定用途
電子産業（PCB）
半導体産業（シリコンウェハー）
CCC産業
医療
マイクロ工学
航空宇宙
時計製造
ロボット工学

バージョン

LightMasterには次の2種類のバージョンがあります：LightMaster-SおよびLightMaster-F。

各バージョンには、最大12のLightslotが含まれています。

ビデオ

Please accept marketing-cookies to watch this video.

ダウンロード

BROCHURES AND MANUALS

	データーシート
英語	LIGHTMASTER: (1.11MB)

関連アプリケーション

· 航空宇宙産業 - チタンファスナー、冷間または半熱間成形部品 — · 航空宇宙産業 - チタンファスナー、冷間または半熱間成形部品

航空宇宙用ファスナーは、主に成形に不可欠なチタンファスナーです。この業界では、冷間または半熱間成形の方法が使用されています。ヘディング、穴あけ、ブローチ加工、ねじ切りなどさまざまな成形を、Brankamp（ブランカンプ）ユニットでモニタリングできます。

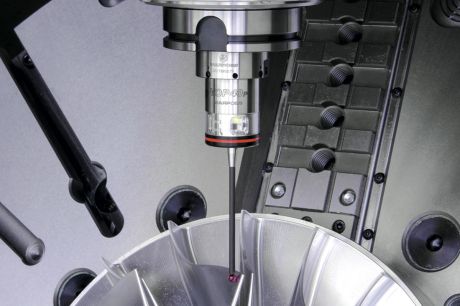

· 航空宇宙産業 -- 工作機械用アプリケーション — · 航空宇宙産業 -- 工作機械用アプリケーション

航空宇宙の舞台では、リーン生産、クローズドア加工、全ステージでの品質検査、トレーサビリティ、および完全なプロトコルの5つの分野で、マーポスは広範囲にわたる興味深いアプリケーションを提供できます。

· 航空宇宙産業 -- 検査用フィクスチャー — · 航空宇宙産業 -- 検査用フィクスチャー

マーポスは、生産を制御するためのさまざまな検査用フィクスチャーと専用ゲージを提供できます。マーポスのシステムはすべて、マニュアルまたは半自動で、あるいはラインに組み込んで使用できます。

· 自動車産業 -- 空調 — · 自動車産業 -- 空調

空調は、自動車での旅行に快適な状態をもたらす最も重要な要素のひとつです。マーポスは、空調システムのすべてのコンポーネントの測定システムを提供しています。

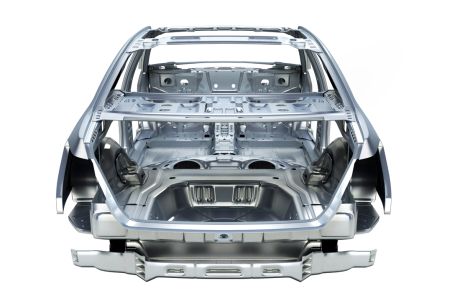

· 自動車産業 -- 車体 - ブレーキ - シャーシコンポーネント — · 自動車産業 -- 車体 - ブレーキ - シャーシコンポーネント

自動車産業の視点で見ると、車体、ブレーキ、シャーシコンポーネントの製造にはさまざまな製造技術が含まれます。

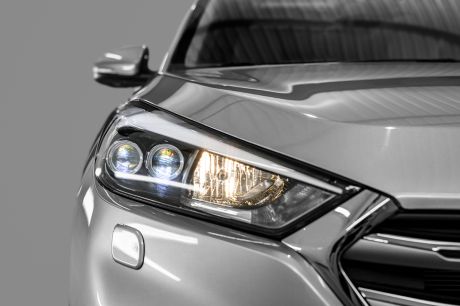

· 自動車産業 -- 車両照明 — · 自動車産業 -- 車両照明

テールランプとヘッドランプは、視野と見通しをよくするという機能的な目的だけでなく、車両自体のスタイルと外見にも非常に重要なインパクトを与えます。スタイルの刷新やモデルチェンジでは、車のデザインを特徴付けるために新しいテールランプ/ヘッドランプが必要です。テールランプ/ヘッドランプは、取り付ける...

· 自動車産業 -- 電気及びハイブリッド自動車

· 自動車産業 -- エンジン

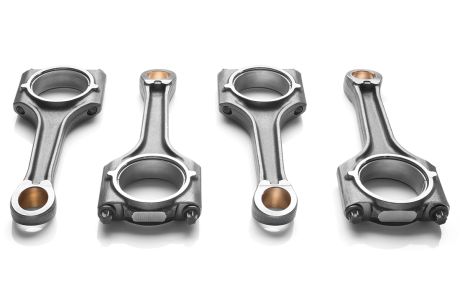

· 自動車産業 -- エンジン：コネクティングロッド用ソリューション — · 自動車産業 -- エンジン：コネクティングロッド用ソリューション

コネクティングロッドは、内燃機関の主要なコンポーネントのひとつです。マーポスは、そのようなコンポーネントに必要な形状、寸法、重量のチェックを行う際に自動車業界が必要とする手動または自動ソリューションを提供します。

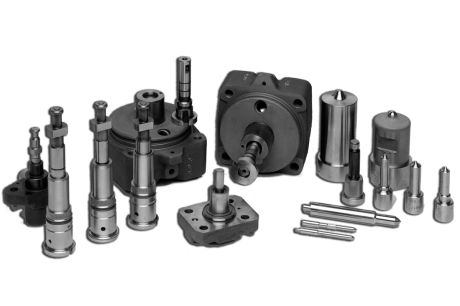

· 自動車産業 -- エンジン：噴射システム/バルブ用ソリューション — · 自動車産業 -- エンジン：噴射システム/バルブ用ソリューション

あらゆるタイプの噴射システム/バルブの工程制御およびインライン/オフライン品質検査専用の製品を包括的にご提案しています。

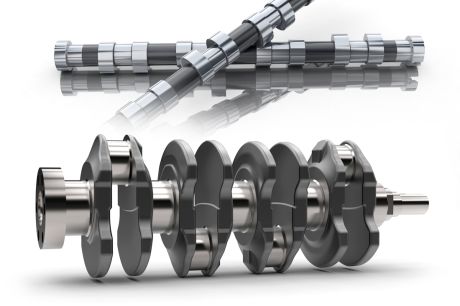

· 自動車産業 -- エンジン：シャフト状コンポーネント用ソリューション — · 自動車産業 -- エンジン：シャフト状コンポーネント用ソリューション

自動車業界の進化により、燃費、排気、性能の点でこれまでにない仕様を提供するエンジンが求められています。現代のエンジンコンポーネントの製造プロセスに求められる高品質な基準により、ドライブシャフト、カムシャフト、トランスミッションシャフト、バランスシャフト、および一般的な円筒形コンポーネントを、迅...

· 自動車産業X ガラス — · 自動車産業X ガラス

マーポスは、自動車ガラス用のゲージコンポーネントと専用のソリューションを提供します。広範囲の低測定力のセンサー（非接触式を含む）および表示/測定用コンピューターが用意されているので、お客様のあらゆるニーズに応えることができます。

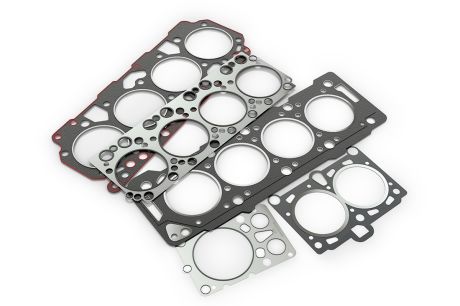

· 自動車業界 -- サプライヤー — · 自動車業界 -- サプライヤー

ガスケット、シート、車両照明、ワイパー、ホイール、ウィンドウリフターなど、部品の製造を行う自動車サプライヤーは、顧客からの非常に厳しい要求に直面しています。そのため、要求されたすべての製品仕様を確実にするため、製造部品の100％の品質管理が必要です。

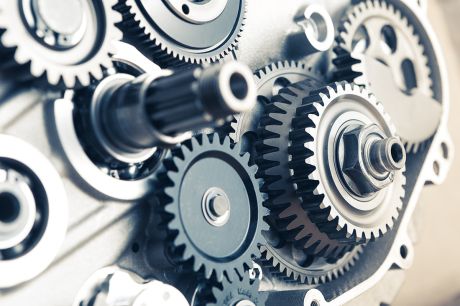

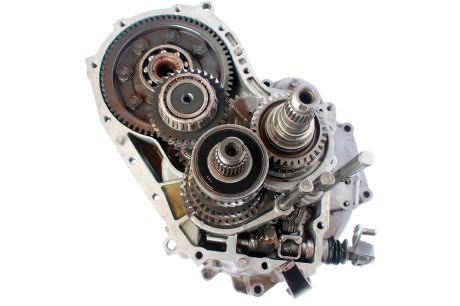

· 自動車産業 -- トランスミッション — · 自動車産業 -- トランスミッション

マーポスは、その数十年にわたる経験と継続的なイノベーションによって、トランスミッション業界のお客様の最良のパートナーになります。

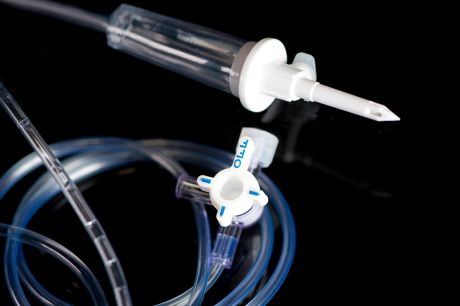

biomedical disposable — · バイオメディカル用ディスポーサブル機器

医療環境では、信頼性が基本的な要求事項となります。これは、ディスポーサブル機器の最高の機能および性能を保証することが、製造会社にとって非常に重要であることを示しています。医療機器製造業者は、他の業界では通常必要のない追加の要求事項を重要視する必要があります。これらの要件は、人々の健康と安全に...

Dental and orthopedic implants — · 歯科および整形外科用インプラント

整形外科用ネジ骨ネジの主な機能は、骨の損傷を修復するために必要な骨の圧縮を生成することです。ネジは、骨の動きから生じるすべての力を圧縮して変換し、損傷した骨の表面全体にこの圧縮を均等に分散します。骨が所定の位置に留まり、より速く治癒するのは、この圧迫によるものです。デンタルイ...

· 電子産業 -- コンピューター、家電、通信

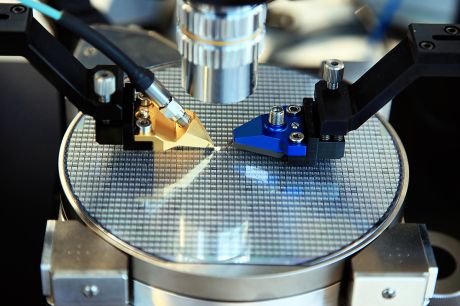

· 電子産業 -- 半導体 — · 電子産業 -- 半導体

マーポスは、機械加工中および機械加工後に現場環境で使用する精密測定装置を世界中で提供します。マーポスは、1980年以降、半導体産業専用のアプリケーションを研究して販売し、OEMの信頼を得て、ウェハー製造工程の信頼性と性能を高める作業に深く関わっています。マーポスは、工程のさまざまなフェーズで...

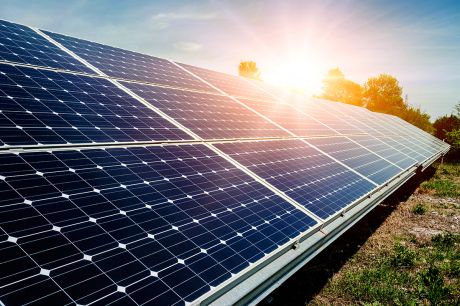

· エネルギー産業 -- 太陽エネルギー — · エネルギー産業 -- 太陽エネルギー

マーポスは、集光型太陽熱発電（CSP）システムのパラボラトラフコンポーネントの寸法/形状検査用アプリケーションを提供できます。

· その他の産業X バッテリー — · その他の産業X バッテリー

マーポスは、自動車用（専用の章を参照）、工業用、および携帯用のさまざまな種類のバッテリーの測定、検査、および組立を行うための標準/受注設計ソリューションを幅広く提供します。

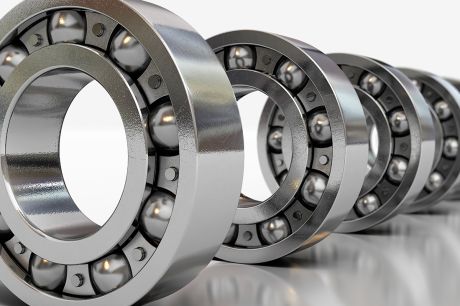

· 機械工業 -- ベアリング — · 機械工業 -- ベアリング

日常生活において、ベアリングはあらゆる可動部分の主要な構成要素です。シンプルなフードミキサーから運転する自動車まで、スムーズで静かな操作は、ベアリングの品質に依存しています。マーポスは、さまざまなタイプのベアリングとそれぞれのコンポーネント向けに、オンライン（自動）および手動（オフライン）チェ...

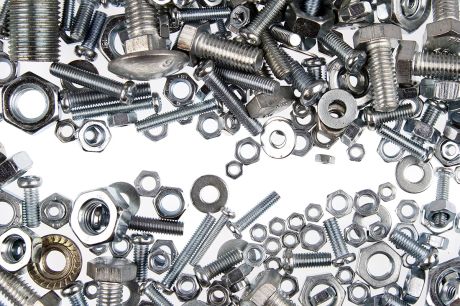

· 機械工業 -- 締結部品 — · 機械工業 -- 締結部品

マーポス製品を使用すると、ワイヤーの完全性と寸法のチェックから最終製品のボルト/ネジ部品の形状の測定と検査まで、締結部品製造ライン全体を測定およびモニタリングできます。

· 機械工業 -- ギア — · 機械工業 -- ギア

マーポスは、その数十年にわたる経験と継続的なイノベーションによって、ギア業界のお客様の最良のパートナーになります。

· ガラス包装 — · ガラス包装

包装は、商品の総合的な価値を高めるために、より洗練されたものが使用されています。ガラス容器メーカーは、以下のような多くの産業に容器を提供します。食品飲料香水化粧品薬剤したがって、提供する製品の品質により一層の注意を払う必要があります。ガラス容器メーカーが、製品の品質検査とプロ...

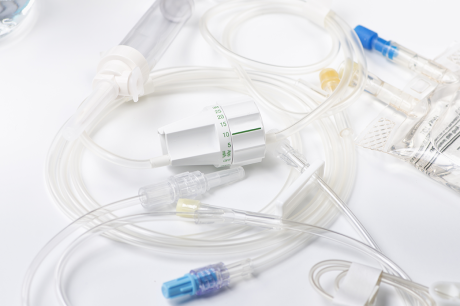

生物医学/製薬 — 生物医学/製薬

医療環境において信頼は基本条件です。そのため、医療用の機器や使い捨て用品については、最良の機能と性能を保証する必要があります。これらの精度は、特定のエアーリーク/フローテスト制御でも検証および認証が可能です。上記には、シンプルな使い捨てのキットから複雑な透析用機器や補助呼吸用機器まで、さまざ...

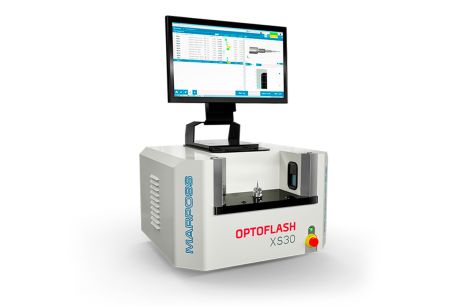

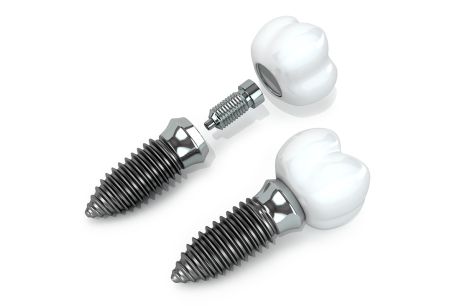

Dental implants optical inspection — デンタルインプラントの光学検査

ヘルスケア業界において、製造環境での品質管理は単に生産実行のための強制的な目標だけではありません。製造の完全性と部品のコンプライアンスは、患者、患者の安全、そして決定的に患者の生命に密接に関係しています。製造されたワークピースがデンタルインプラント、骨ネジ、または注射器のプラス...

非接触式距離測定 — 非接触式距離測定

STILクロマティックコンフォーカルセンサーは、非接触で距離を測定するためのセンサーで、インラインの産業やラボなどのあらゆる環境を対象に設計されています。アプリケーションは、寸法、変位、3D形状、マイクロトポグラフィー、SO25178-602標準に準じた非接触式の粗さ、うねり、曲がり、反りな...

非接触式厚さ測定 — 非接触式厚さ測定

STILクロマティックコンフォーカルセンサーは、透過性または段差および対面（フェイスツーフェイス）によって、非接触で厚さを測定するように設計されており、インラインの産業やラボなどのあらゆる環境を対象にしています。その原理は、屈折率の異なる2つの面の境界面であるジオプトリーの位置を測定し、同時...

Pem cell components — PEMセルコンポーネント

PEM燃料電池は水素と酸素を結合することによって電気を発生させます（電気分解と逆の原理）。金属またはグラファイトのBPP（バイポーラプレート）、GDL（ガス拡散層）、CCM（触媒コーティング膜）などを組み立ててMEA（薄膜電極アセンブリ）にしたものなど、いくつかの高度なコンポーネントで構成され...

固体酸化物形燃料電池コンポーネント — 固体酸化物形燃料電池コンポーネント

SOFCは、電気化学反応プロセスで水素と酸素を化合させて電気を発生させます。PEMとは異なり高温（650～950°C）で動作するため、構成要素に適切な熱的・化学的安定性が必要とされます。 SOFCセルの主なコンポーネントは酸素電極、電解質、水素電極、インターコネクトです。セル層の密閉には、一般...

関連製品

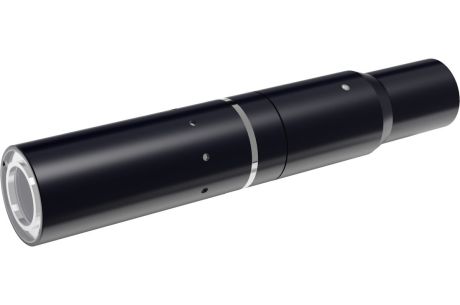

Chromapoint modular optical heads — CL-MGシリーズ - モジュール式ChromaPoint光学ヘッドによる非接触式測定
