エア/電気コンバーター

AIR ELECTRONIC CONVERTER

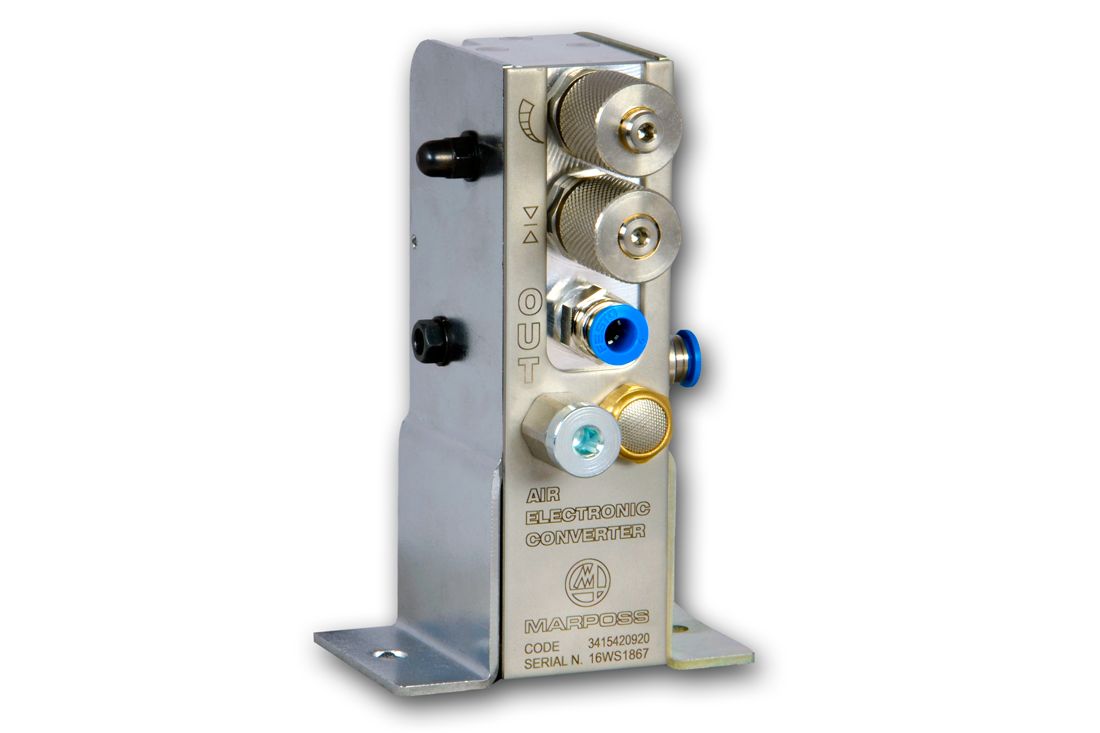

エア/電気コンバーターは、高分解能の空圧式測定システムです。

空圧式測定技術を使用して、寸法測定と形状測定を実行できます。

エア/電気コンバーター
詳細

マーポスのエア/電気コンバーターは、非常に柔軟に使用できるという特徴があるので、お客様のほとんどのアプリケーションニーズに完璧に適合させることができます。

  • 前面パネルのレギュレーターによるゼロ調整
  • 前面パネルのレギュレーターによる空圧感度

あらゆるタイプの空圧式測定装置に接続できる柔軟性を備え、さまざまな空気ノズルおよびノズルと検査対象ワークからの間隙距離に幅広く対応できるという特徴があります。

  • 空圧式エアプラグ
  • 空圧式エアリング
  • テーパーHSK-E(ISO)用空圧式エアプラグ/リング
  • 空圧式スナップ
  • マニュアル/自動測定ベンチ

マーポスのエア/電気コンバーターは、単一アセンブリまたは2~6ユニットからなるモジュール式アセンブリとして提供できます。

あらゆる現場環境で使用できるように設計されています。機械的研削のポストプロセス/インプロセスでの検査に最適です。

エア/電気コンバーター1つで、空圧式測定チャンネル1つを処理できます。

エア/電気コンバーターには各種バージョンが提供されており、さまざまな電気信号に対応可能です。

  • LVDT
  • MRT
  • HBT
  • 電流ループ4~20 mA
  • 電圧±10 V
  • デジタル
利点
  • 小さな穴の測定に理想的
  • 公差が小さい(<10 µm)寸法測定に理想的、分解能が極めて高い(0.01 µm)
  • ワークに接触せずに寸法測定と形状測定を実行
  • 空圧式測定装置なので生産が単純化され、低コスト
  • メンテナンス性が高く、工作機械の再起動に時間がかからない
  • フレキシブルで調整しやすい
  • (マーポス製とサードパーティ製の)すべての空圧式測定装置に接続可能
スペック

性能

  • 直線性:< 作動範囲の0.4 %
  • 繰り返し精度:< 0.15 µm *
  • ノイズ:< 0.1 µm *
  • 分解能:0.01 µm
  • 応答時間:200 msec *

一般仕様

  • 供給エア:3±0.1 bar
  • エア消費量:< 1 m3/h *
  • 使用環境温度:0~+65 °C
  • 保管温度:-20~+70 °C
  • 1ユニット重量:530 g
  • 防水等級 IEC 529:内部センサーでIP 65およびIP 67
  • 電磁干渉に耐性あり(EMC標準に適合)

* 標準アプリケーション
