Medición Del Ancho De La Película En El Proceso R2r
En el campo de los dispositivos electrónicos, el Procesamiento Rollo a Rollo (R2R) es un método para producir dispositivos electrónicos flexibles y de área amplia en un rollo de película plástica u hoja de metal.
R2R es una familia de técnicas de fabricación que implica el procesamiento continuo de un sustrato flexible que se transfiere entre dos rollos de material en movimiento en el que pueden utilizarse procesos de añadido para construir estructuras de película de manera continua.
R2R es una clase importante de procesos de fabricación basados en sustratos que actualmente se aplican para las baterías de iones de litio (LIB) en el mercado EV como por ejemplo:
- Fabricación de
- Hoja de metal (aluminio y cobre)
- Película de plástico para producción deseparador
- Electrodos de
- baterías de capa fina impresa o flexible (cátodo y ánodo)
Las necesidades actuales para aplicar procesos R2R en la fabricación de baterías de capa fina flexible se centran en los siguientes temas:
Proceso de laminado (fabricación de electrodo LIB)
- Recubrimiento y secado
- de R2R
- Calandrado o compresión de R2R
- Abertura o corte de R2R
En todas estas operaciones es importante reducir los desechos de la fabricación de electrodos mediante la medida y control de la calidad en línea por ejemplo con sensores detecnología sin contactopara la comprobación del ancho.

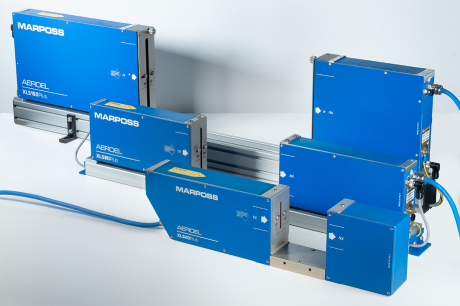

La comprobación del ancho debe realizarse estrictamente en la línea de producción, por lo tanto, con tecnologías sin contacto. Para realizar la medición en línea del ancho en un material delicado que no puede tocarse ni medirse con una solución de contacto tradicional, MARPOSS/ AEROEL proponen sus tecnologías sin contacto esto es micrómetros láser de escaneo.
- Escaneo de motor con tecnología de rodamientos hidráulicos (sin rodamiento de bola) que funciona perfectamente sin desgaste.
- Compensación térmica activa NO-VAR permite compensar automáticamente los cambios de temperatura en el ambiente.
- Autocalibrado permanente y excelente linealidad
- Completamente reprogramable con capacidad de almacenar diferentes programas de aplicación
- Conexión directa a ordenador, PLC y NC
- Entradas para lectura y sincronización de codificadores en cuadratura
|
Versión |
XLS40 |
XLS80 |
XLS150 |
|
Campo de medida |
40 mm |
80 mm |
150 mm |
|
Ancho que se puede medir |
0,06 ÷ 38 mm |
0,75 ÷ 78 mm |
0,8 ÷ 149 mm |
|
Repetibilidad (T=1s, ±2σ) |
+/- 0,07 &micras;m |
+/- 0,2 &micras;m |
+/- 0,4 &micras;m |
|
Frecuencia de escaneo |
1.500 Hz |
||
|
Fuente láser |
VLD (Diodo láser visible); λ = 650 nm |
||
