棒材和管材的高效便捷直径在线控制系统
BARLINE
BARLINE激光测量系统适用于对研磨钢棒或拉拔金属管的直径进行控制。得益于操作简便、性能可靠且功能先进的完美结合,BARLINE系统成为了当今实现过程自动化和质量控制的理想解决方案
描述
BARLINE 是一种激光系统，专为在线测量具有切割长度生产的产品的直径而设计，例如：
- 研磨后钢棒
- 拉拔钢管
- 铜管
优势
- 它能够测量直径以及椭圆度，测量范围从 0.1 mm到 149 mm，根据产品直径范围以及产品类型来推荐使用单轴或双轴（XY）激光测径仪
- 它会记录并打印沿该棒料所读取到的最大值、最小值和平均值，并且在遵循预先设定的公差后，在每棒料的末尾会触发相应的分选信号。
- 它能够自动调节磨床的运行状态，确保产品在整个生产过程中始终处于规定的公差范围内。
- 针对每一批棒料，都会生成详细的统计报告并进行打印
- 它能够轻松地与计算机连接，从而能够下载测量数据，或者实现远程系统编程。
版本
Measurable Diameters 可测量直径: 0.15 -38 mm
Repeatability 重复性: 可达± 0.6 µm
Measurable Diameters 可测量直径: 0.75-78 mm
Repeatability 重复性: 可达± 1 µm
Measurable Diameters 可测量直径: 0.1 -10 mm
Repeatability 重复性: 可达± 0.03 µm
Measurable Diameters 可测量直径: 0.2 -32 mm
Repeatability 重复性: 可达± 0.6 µm
可用的单轴系统

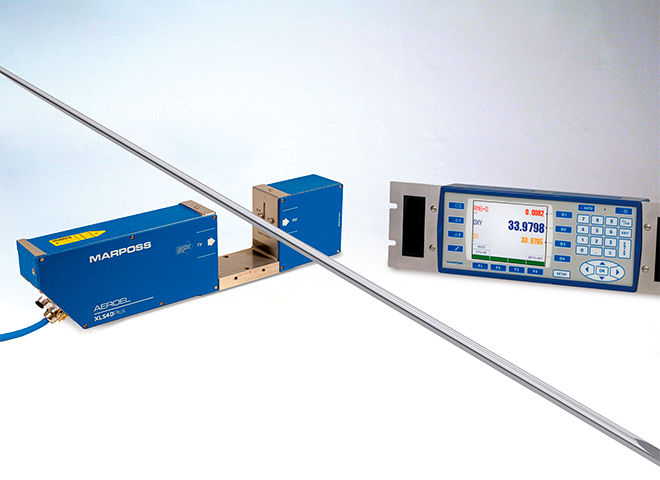

BARLINE.X40
Measuring Field 测量范围: 40 mmMeasurable Diameters 可测量直径: 0.15 -38 mm
Repeatability 重复性: 可达± 0.6 µm

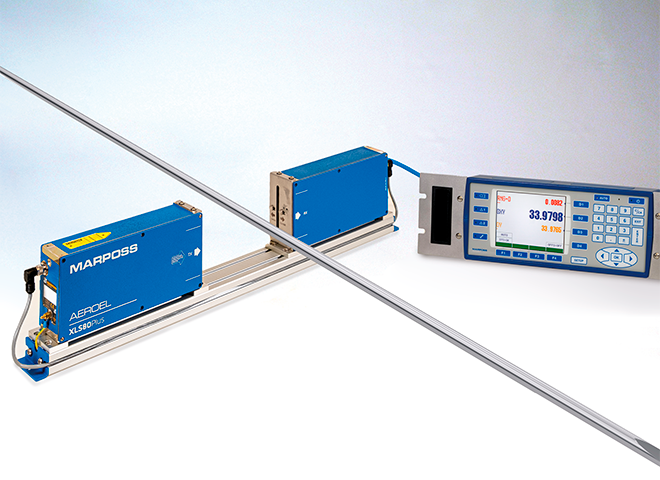

BARLINE.X80
Measuring Field 测量范围: 80 mmMeasurable Diameters 可测量直径: 0.75-78 mm
Repeatability 重复性: 可达± 1 µm

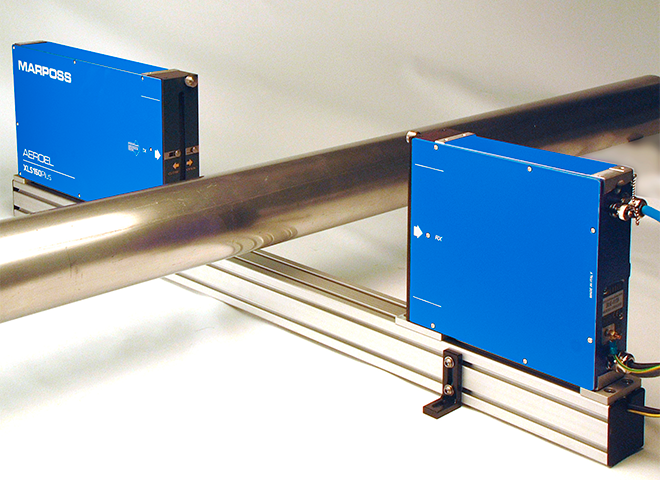

BARLINE.X150
Measuring Field 测量范围: 150 mm
Measurable Diameters 可测量直径: 0.8 -149 mm
Repeatability 重复性: 可达± 1.5 µm
可用的双轴系统

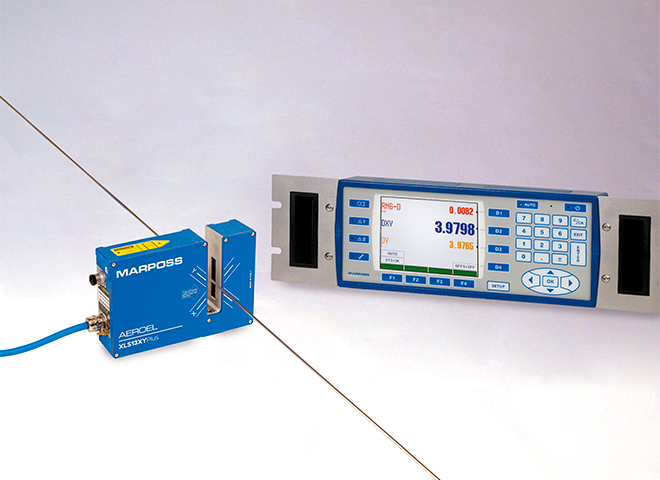

BARLINE.XY13
Measuring Field 测量范围: 13x13 mmMeasurable Diameters 可测量直径: 0.1 -10 mm
Repeatability 重复性: 可达± 0.03 µm

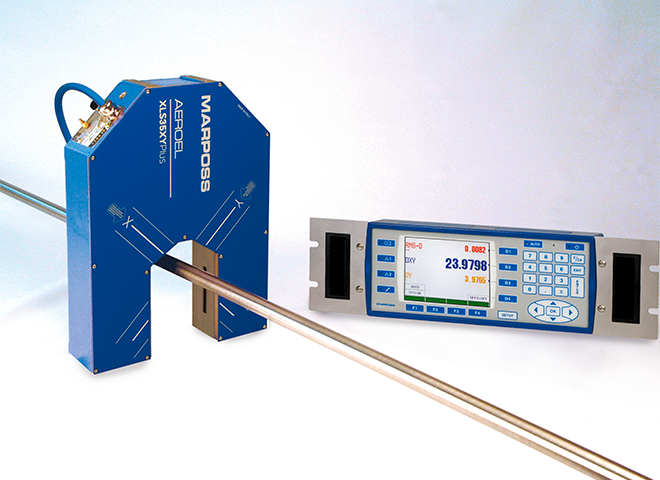

BARLINE.XY35
Measuring Field 测量范围: 35x35 mmMeasurable Diameters 可测量直径: 0.2 -32 mm
Repeatability 重复性: 可达± 0.6 µm
