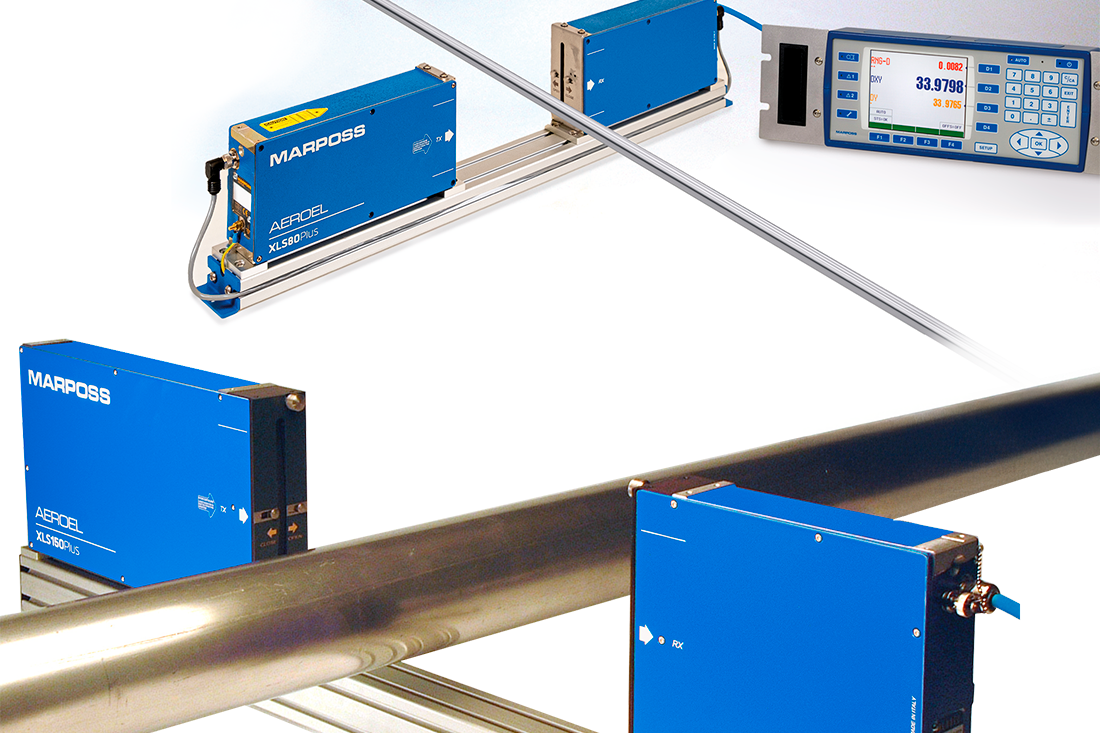

Système Laser mono-axe pour contrôle de diamètre en ligne de barres et tubes

BARLINE

Le système Laser Barline.X a été conçu spécialement pour la mesure en ligne de diamètre extérieur de produits fabriqués en segments découpés comme les barres de terre en acier, les tubes en acier étiré, les tubes en cuivre, etc.

Système Laser mono-axe pour contrôle de diamètre en ligne de barres et tubes
DESCRIPTION

Les principales fonctions du système sont la mesure en enfilade et l'affichage du diamètre extérieur, le contrôle de tolérance et l'émission d'alarmes pour le tri des pièces, le réglage de la rectifieuse en temps réel, le traitement et l'impression de rapports statistiques, l'interface à un ordinateur distant.

AVANTAGES

Pas de rebut ni de réclamations du client par la suite, puisque le contrôle continu en ligne permet de détecter et de trier toute pièce hors tolérance.

  • Réduction des rebuts et économies de matériau : le contrôle du procédé en temps réel maintient le produit dans les tolérances
  • Économie de main-d'œuvre : le travail de l'opérateur est facilité par le réglage autonome de la rectifieuse
  • Certification de qualité simplifiée : le contrôle à 100 % rend les contrôles d'échantillon aléatoires redondants et permet d'imprimer des rapports détaillés pour attester de la qualité du produit et des performances du processus.

Insensible au mouvement et aux vibrations de la barre : le principe de fonctionnement du laser sans contact permet un contrôle en enfilade sans avoir à arrêter ou à ralentir le produit.

  • L'huile n'altère pas la précision de mesure : grâce à la taille réduite des mesureurs et à des accessoires développés spécialement, le système permet dans la plupart des cas d'installer le capteur juste après les meules et avant le dispositif de lubrification, dans une position où la barre peut être facilement nettoyée par soufflage de l'émulsion.
  • Haute précision: un dispositif d'auto-étalonnage breveté garantit une précision de mesure permanente, ne nécessitant pas de ré-étalonnage
  • Fonctionnement simple : des menus guidés garantissent un extrême facilité d'utilisation, même pour un personnel non formé
  • Prix compétitif : le rapport intéressant coût/avantages garantit un retour sur investissement rapide
  • Fiabilité et longue durée de vie : les normes élevées des composants et la source du laser à semi-conducteurs garantissent un fonctionnement durable
VERSIONS

BARLINE.X40

  • Champ de mesure : 40 mm
  • Diamètres mesurables : de 0.15 à 38 mm
  • Répétabilité : +/- 0.6 µm

BARLINE.X80

  • Champ de mesure : 80 mm
  • Diamètres mesurables : de 0.75 à 78 mm
  • Répétabilité : +/- 1 µm

BARLINE.X150

  • Champ de mesure : 150 mm
  • Diamètres mesurables : de 0.8 à 149 mm
  • Répétabilité : +/-1.5 µm
VIDEO
Download

BROCHURES AND MANUALS

Brochure
Anglais BARLINE X: (1.79MB)
BARLINE XY: (1.84MB)
Italien BARLINE X: (1.73MB)
BARLINE XY: (1.84MB)
