非接触表面形状検査、
測定、分析、可視化向け精密システム
半導体業界、医療機器業界などで使用される精密部品の品質管理に最適です。

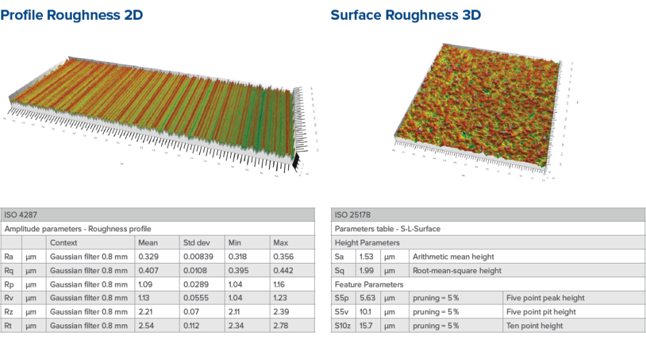

表面粗さは、製品の機能性と最終品質の両方に影響を与えます。そのため、高速かつ正確な検査で不良品を早期に特定し、生産ラインの状態を最適化することができます。

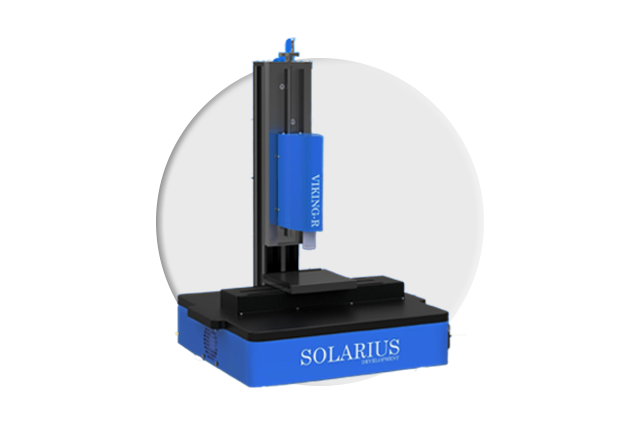

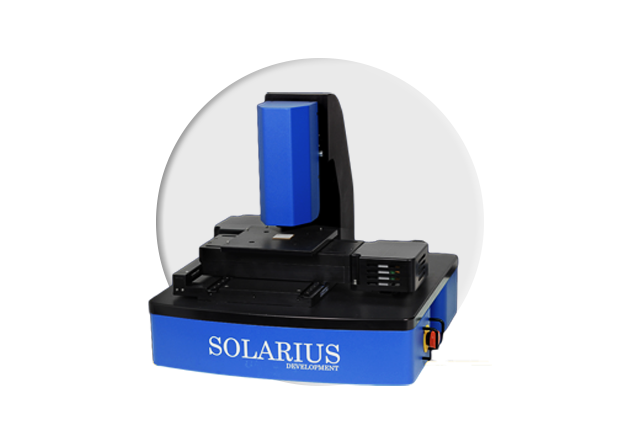

手頃な価格で3D表面粗さ測定を実現する光学式非接触形状測定装置です。設置面積が小さく軽量なため、デスクトップ型3D測定ツールとして適しています。最先端のセンサー技術で、3D表面トポグラフィーマップとISO準拠の粗さ情報を作成し、中程度の精度と品質管理ニーズを満たすよう設計されています。

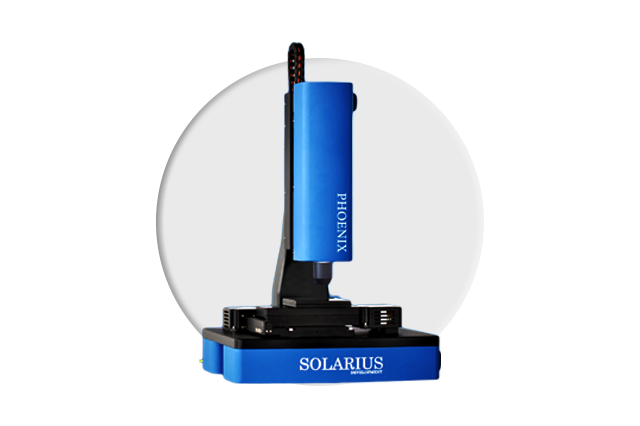

Phoenix 3D光学式デスクトップシステムは、クロマティックコンフォーカル技術に基づいており、対象物を移動させず、周囲光の干渉もなくナノメートルレベルの軸方向分解能を実現します。

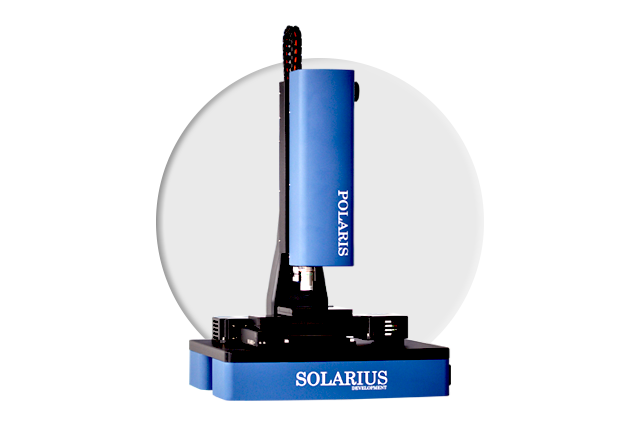

新しいPolarisデスクトップ3D表面形状計測システムは、高精度で精密な表面3Dイメージを可能にします。PolarisとPolaris Plusは精度と精密度において同等ですが、Polarisは多くの用途においてコストパフォーマンスに優れたモデルです。Polaris Plusは、豊富なオプション機能により、特に測定タスクのシンプルな自動化をサポートするなど、用途の範囲を拡げました。

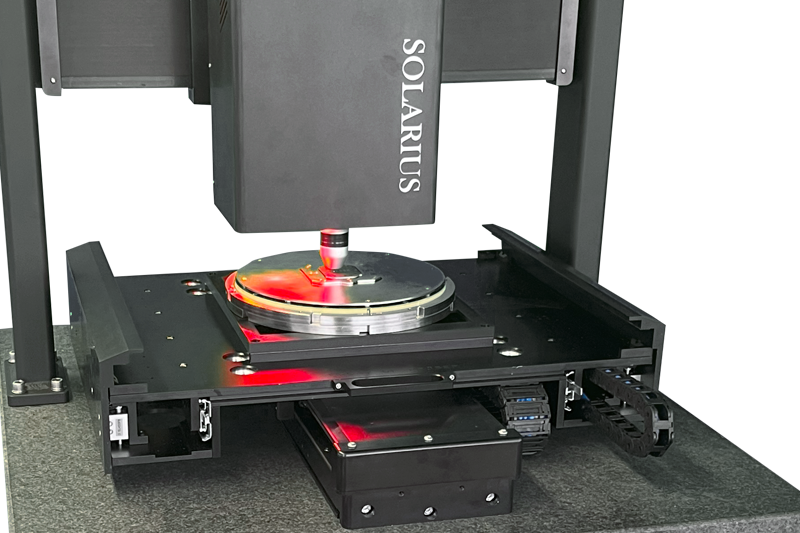

AOP-PCIは、プローブカードを総合的にチェックするための多機能、非接触、非破壊検査ツールです。半導体製造において最も要求の厳しい測定課題である複雑な表面にも対応し、ナノメートル単位の精度と精密さを備えた高精度 3D 表面形状計測を実現します。
- 最高の光学解像度およびデジタル解像度
- さまざまなプローブカードに対応し、簡単に切り替え可能
- 迅速な測定を実現する高速サイクルタイム
- 既存の座標ファイルをインポートし、簡単にセットアップ可能
- 完全なSECS/GEM統合とE84準拠（オプション）
- プローブマーク検査（オプション）

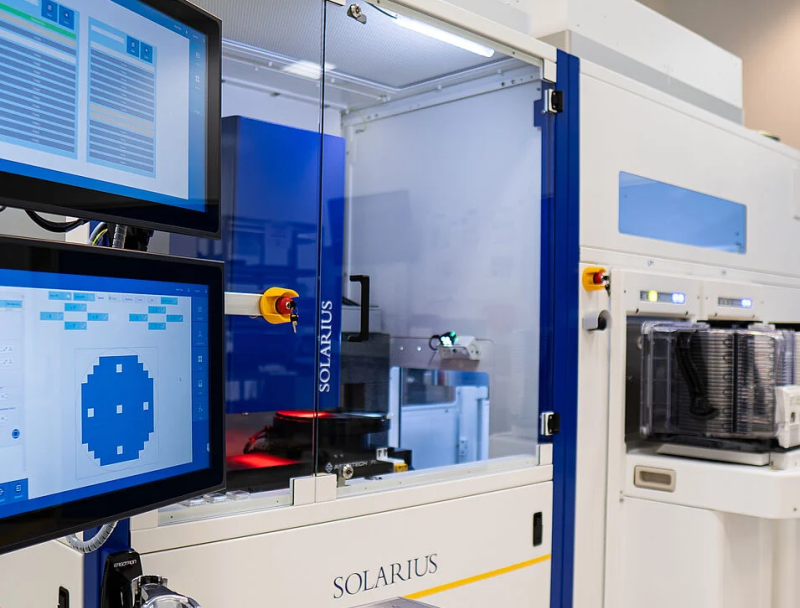

SIMPは、IC、マイクロレンズ、MEMSなどの半導体プロセスで製造される素子の検査を目的としたSolaiusの最新ハイエンドプロセスプラットフォームです。薄型ウェーハやTaikoウェーハを含む、あらゆるサイズと種類のウェーハに対応します。SEMI準拠のソフトウェアプラットフォームを全面的に再開発し、現代的な外観と操作性で、シンプルで直感的な操作を実現します。
SIMPは、Solarius製品ポートフォリオで利用可能なすべての光学センサー技術の統合に加え、複数センサーの組み合わせも可能です。SIMPは、製造スペースの最適な活用を実現するために、200/300ミリメートルウェーハ用と最大200ミリメートルウェーハ用のモジュール型コンセプトで提供されています。
どちらのバージョンのプラットフォームにも、SEMI準拠ユーザーインターフェースが搭載されており、新製品の直感的なティーチングやエラー防止を容易に行うことができます。さらに、医療分野の国際的な要求事項と規格を満たすFDA準拠の監査証跡もオプションとして利用できます。
