Misura optoelettronica

La Misura Optoelettronica, come alternativa alle tradizionali soluzioni a contatto e pneumoelettroniche, permette che le misure siano effettuate senza toccare il pezzo, fornendo controlli ad alta velocità assieme all'alta flessibilità, in modo che possano essere controllati molti tipi pezzo senza alcun intervento dell'operatore.

Per eseguire controlli dimensionali, Marposs utilizza sonde optoelettroniche a raggi infrarossi (CCD) basate sul principio del getto d'ombra.

Principio operativo

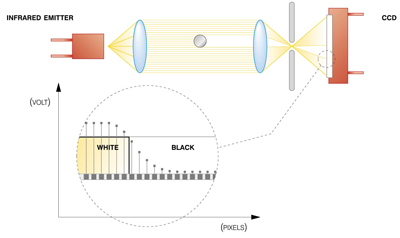

Il principio operativo sul getto d'ombra consiste nel proiettare l'ombra dei profili del pezzo da misurare su una serie di fotodiodi (CCD) attraverso un fascio di luce perferttamente allineato. I passaggi luce buio e buio luce sono localizzati sul sensore CCD con una risoluzione subpixel e correlati con il valore dimensionale dell'area buia.
La luce proveniente dall'emettitore è generata da un LED che emette nel range degli infrarossi (lambda=760 nm).
La luce trasmessa viene raccolta dal ricevitore, poi filtrata e proiettata sul sensore CCD.

Perciò ora è presente sul sensore CCD un'immagine invertita, monodimensionale dell'oggetto.
Il CCD viene letto elettronicamente ed elabora il suo segnale attraverso algoritmi. Questo rende possibile localizzare le transizioni buio/luce sul CCD e correlarli con il valore dimensionale delle aree buie che corrispondono al profilo del pezzo misurato.
I raggi diffranti generati dalla presenza di fumo, vapore acqueo e particelle sospese vengono filtrati da un diaframma posizionato dentro il ricevitore nel piano focale delle lenti.
Un ulteriore filtro posizionato nel ricevitore evita l'influenza delle sorgenti esterne di luce.
In questo modo, solamente i fasci allineati raggiungono la serie CCD.
Questa tecnologia fornisce alla sonda optoelettronica le seguenti caratteristiche: robustezza, compattezza, durevolezza (> 40,000 hrs), bassa sensibilità alle variazione della temperatura ambiente (0,2 µm/°C  =  .000 004”/°F).

Per alcune applicazioni, Marposs utilizza anche sonde laser, sonde e diiodi di triangolazione. Fra queste vi sono le applicazioni laser per settaggio utensile senza contatto.
