SOFTWARE PER APPLICAZIONI DI SONDE TOUCH E LASER

CICLI DI MISURA E VERIFICA PER PEZZO E UTENSILE

Grazie alla crescente importanza della misura e del controllo di qualità/processo sulla macchina utensile nelle moderne aziende di produzione, Marposs ha sviluppato nuovi pacchetti software per i propri sistemi di tastatura a contatto e non a contatto. Questi software sono concepiti per facilitare l’uso delle sonde controllo pezzo/utensile e dei sistemi laser, nonché dei relativi cicli di misura su un’ampia varietà di applicazioni per centri di lavoro, fresatrici, torni e centri di tornitura.
L’implementazione di questi cicli nei vostri processi produttivi ottimizzerà l’efficienza produttiva.

Sono disponibili cicli di misura per le seguenti applicazioni:


Probing Software
L'evoluzione della misura in macchina passa attraverso la rilevazione sempre più accurata della posizione del pezzo da lavorare e delle dimensioni geometriche e di forma del pezzo finito, nonché il settaggio e la verifica degli utensili utilizzati nel processo.
Per rispondere alle esigenze sopracitate, è nata una famiglia di pacchetti software destinati al mercato delle macchine utensili, che si combina con l'utilizzo dei nostri tastatori.

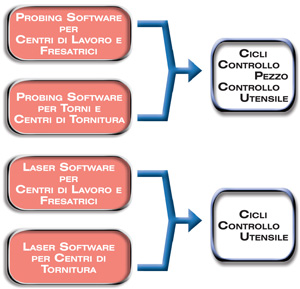

I software di tastatura sono costituiti da pacchetti utilizzati sulle seguenti tipologie di macchine utensili: centri di lavoro, fresatrici, torni, centri di tornitura
I cicli destinati al controllo pezzo includono una serie di macro tra le quali la misura di:

• fori
• alberi
• superfici
• spigoli
• tasche
• spallamenti
• sovrametallo.

Quelli per controllo utensile permettono la verifica di:

• lunghezza
• raggio
• integrità assiale.

Laser Software
La necessità di misurare gli utensili direttamente in macchina, mediante dispositivi laser, ha portato Marposs a sviluppare una completa libreria di pacchetti software per la misura di utensili con i sistemi Mida Laser.
Il dispositivo Mida Laser è integrato nella macchina utensile e consente la misura in macchina dell’utensile montato sul mandrino nelle effettive condizioni di taglio, cioè in rotazione.
I cicli di verifica utensile consentono vari controlli tra i quali:

• Verifica rottura utensile
• Misura lunghezza e diametro utensile
• Verifica integrità del profilo taglienti utensile con identificazione del settore usurato
• Compensazione della deriva termica degli assi di macchina

Manuals download
Probing software per centri di lavoro e fresatrici
Probing software per centri di tornitura
Laser e TBD software per centri di lavoro e fresatrici
Laser e TBD software per centri di tornitura



	Catalogo	Data Sheet
Inglese	software  (1429 KB)	(4934 KB)
Italiano	software  (1438 KB)	(4930 KB)
Tedesco	software  (1447 KB)	(4942 KB)
Francese	software  (1438 KB)	(4950 KB)
Spagnolo	software  (1439 KB)	(4951 KB)
Giapponese	software  (1036 KB)
